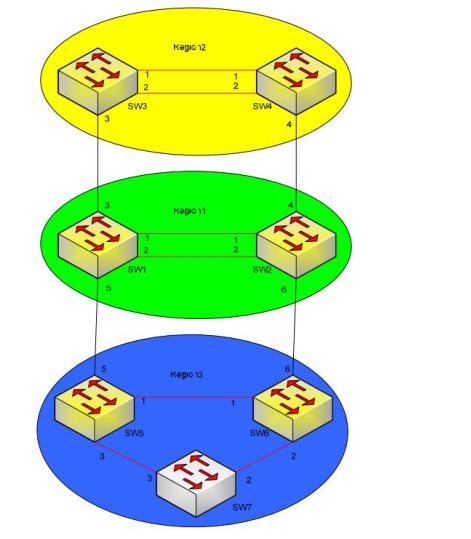

·在以上的拓撲結構中，將交換機劃分在 3 個區域中，Region 1，Region 2，

Region 3。

· 交換機 1，交換機 2 屬于 Region 1。

· 交換機 3，交換機 4 屬于 Region 2。

· 交換機 5，交換機 6，交換機 7 輸入 Region 3。

· 交換機 1 配置為 CIST 根橋。

· 交換機 3 配置為區域 2 的 CIST 區域根橋。

· 交換機 5 配置為區域 3 的 CIST 區域根橋。

2、配置

SW1 和 和 SW2  配置過程如下：

· 在 SW1 和 SW2 中設置版本支持為 MSTP

· 在 SW1 和 SW2 中，進入“Spanning Tree—Configure MST Region

Identifier”進行如下配置：

Name=MSTPRegion1

Revision Level=1

· 在 SW1 中“Configure Bridge RSTP Parameters”設置 RSTP 橋優先級為

“0”。這樣可以設置 CIST 的根橋為 SW1。

· 在 SW1 和 SW2 中，進入“Virtual LANs—Configure Static VLANs”將

vlan 映射到 MSTI：

VID=1，MSTI=0

VID=2，MSTI=1

VID=3，MSTI=2

· 在“Configure Port MSTI Parameters”中設置 MSTI 的端口優先級，設置

SW1 端口 1 在 Instance 1 的優先級為“0”,設置 SW2 端口 2 在 Instance 2

的優先級為“0”。

· 在“Configure Bridge MSTI Parameters”中設置 SW1 在 Instance 1 的優

先級為 0，設置 SW2 在 Instance 2 的優先級為 0。

配置完成后，Region1 中會有 MSTI1 和 MSTI2，如圖 2-2 和圖 2-3 所示。SW1

是 MSTI1 的根橋，SW2 是 MSTI2 的根橋。
