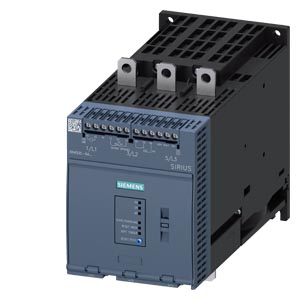

SIRIUS 軟起動器 200-480 V 143 A，110-250 V AC 螺釘端子 模擬輸出端 | |
| 產品品牌名稱 | SIRIUS | |
| 產品類別 | 混合控制器 | |
| 產品名稱 | 軟啟動器 | |
| 產品類型名稱 | 3RW50 | |
| 生產商產品編號 | ||
| ● HMI 模塊標準 可用 | 3RW5980-0HS01 | |
| ● HMI 模塊高級功能 可用 | 3RW5980-0HF00 | |
| ● PROFINET 標準通信模塊的 可用 | 3RW5980-0CS00 | |
| ● PROFIBUS 通信模塊的 可用 | 3RW5980-0CP00 | |
| ● Modbus TCP 通信模塊的 可用 | 3RW5980-0CT00 | |
| ● Modbus RTU 通信模塊的 可用 | 3RW5980-0CR00 | |
| ● 以太網/IP通信模塊的 | 3RW5980-0CE00 | |
| ● 斷路器 可用 400 V 時 | 3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA | |
| ● 斷路器 可用 500 V 時 | 3VA2220-7MN32-0AA0; 分配方式 1，Iq = 20 kA | |
| ● gG 保險裝置的 可用 ***高 690 V | 3NA3244-6; 分配方式 1，Iq = 65 kA | |
| ● 用于半導體保護的 gR 保險絲 可用 ***高 690 V | 3NE1 227-0; 分配方式 2，Iq = 65 kA | |
| ● 用于半導體保護的 aR 保險絲 可用 ***高 690 V | 3NE3 334 -0B; 分配方式 2，Iq = 65 kA | |
| ● 電源接觸器 可用 ***高 480 V | 3RT1055 | |
| ● 電源接觸器 可用 ***高 690 V | 3RT1055 | |
| 綜合技術數據 | ||
| 起動電壓 [%] | 30 ... 100 % | |
| 停止電壓 [%] | 50 %; 固定設置 | |
| 啟動加速時間 軟起動器 | 0 ... 20 s | |
| 啟動時間 軟起動器 | 0 ... 20 s | |
| 電流極限值 [%] 可調整 | 130 ... 700 % | |
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是 | |
| ● CSA許可證 | 是 | |
| 產品組件 | ||
| ● HMI 高級功能 | 否 | |
| ● 支持 HMI 標準 | 是 | |
| ● 支持 HMI 高級功能 | 是 | |
| 產品裝備 集成的分路接觸系統 | 是 | |
| 所控制相位的數量 | 2 | |
| 跨接時間 在電網停電時 | ||
| ● 用于主電路 | 100 ms | |
| ● 用于控制電路 | 100 ms | |
| 絕緣電壓 測定值 | 600 V | |
| 污染程度 | 3，符合 IEC 60947-4-2 | |
| 脈沖電壓 測定值 | 6 kV | |
| 反向電壓 晶閘管 ***大值 | 1 400 V | |
| 服務因素 | 1 | |
| 抗沖擊電壓能力 測定值 | 6 kV | |
| 針對安全隔離的***大允許電壓 | ||
| ● 主電路和輔助電路之間 | 600 V | |
| 耐沖擊性 | 15g / 11 ms，12g / 11 ms 以上帶電勢接觸提升器 | |
| 使用類別 符合 IEC 60947-4-2 | AC-53a | |
| 參考標示 符合 IEC 81346-2:2009 | Q | |
| RoHS 指令（日期） | 09/23/2019 | |
| SVHC substance name |
Lead - 7439-92-1
Lead monoxide (lead oxide) - 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one - 71868-10-5
|
|
| 產品功能 | ||
| ● 軟啟動 | 是 | |
| ● 軟停止 | 是 | |
| ● 軟扭矩 | 是 | |
| ● 可調節的電流限制 | 是 | |
| ● 泵停止 | 是 | |
| ● 設備自我保護 | 是 | |
| ● 電機過載保護 | 是; 電子式電機過載保護 | |
| ● 熱敏電阻電機保護評值 | 否 | |
| ● 自動復位 | 是 | |
| ● 手動復位 | 是 | |
| ● 遠程復位 | 是; 通過切斷控制饋電電壓 | |
| ● 通信功能 | 是 | |
| ● 運行測量值顯示器 | 是; 僅連接特別附件 | |
| ● 警告日志 | 是; 僅連接特別附件 | |
| ● 通過軟件可設置參數 | 否 | |
| ● 通過軟件可組態 | 是 | |
| ● PROFIenergy | 是; 結合 PROFINET 標準通信模塊 | |
| ● 電壓斜坡 | 是 | |
| ● 扭矩調節 | 否 | |
| ● 模擬輸出端 | 是; 4 ... 20 mA（默認） / 0 ... 10 V（可利用 High Feature-HMI 進行參數設置） | |
| 電力電子學 | ||
| 工作電流 | ||
| ● 40 °C 時 測定值 | 143 A | |
| ● 50°C 時 測定值 | 128 A | |
| ● 60 °C 時 測定值 | 118 A | |
| 工作電壓 | ||
| ● 測定值 | 200 ... 480 V | |
| 相對負公差 工作電壓 | -15 % | |
| 相對正公差 工作電壓 | 10 % | |
| 額定功率 對于交流電機 | ||
| ● 230 V時 40 °C 時 測定值 | 37 kW | |
| ● 400 V 時 40 °C 時 測定值 | 75 kW | |
| 工作頻率 1 測定值 | 50 Hz | |
| 工作頻率 2 測定值 | 60 Hz | |
| 相對負公差 工作頻率的 | -10 % | |
| 相對正公差 工作頻率的 | 10 % | |
| 可調節的發動機的額定電流 | ||
| ● 旋轉編碼開關調到位置 1 時 | 68 A | |
| ● 旋轉編碼開關調到位置 2 時 | 73 A | |
| ● 旋轉編碼開關調到位置 3 時 | 78 A | |
| ● 旋轉編碼開關調到位置 4 時 | 83 A | |
| ● 旋轉編碼開關調到位置 5 時 | 88 A | |
| ● 旋轉編碼開關調到位置 6 時 | 93 A | |
| ● 旋轉編碼開關調到位置 7 時 | 98 A | |
| ● 旋轉編碼開關調到位置 8 時 | 103 A | |
| ● 旋轉編碼開關調到位置 9 時 | 108 A | |
| ● 旋轉編碼開關調到位置 10 時 | 113 A | |
| ● 旋轉編碼開關調到位置 11 時 | 118 A | |
| ● 旋轉編碼開關調到位置 12 時 | 123 A | |
| ● 旋轉編碼開關調到位置 13 時 | 128 A | |
| ● 旋轉編碼開關調到位置 14 時 | 133 A | |
| ● 旋轉編碼開關調到位置 15 時 | 138 A | |
| ● 旋轉編碼開關調到位置 16 時 | 143 A | |
| ● ***小值 | 68 A | |
| ***小負載 [%] | 15 %; 根據***小的可調整 Ie | |
| 損耗功率 [W] 電流測定值時 AC 時 | ||
| ● 40 °C 時 加速后 | 23 W | |
| ● 50°C 時 加速后 | 19 W | |
| ● 60 °C 時 加速后 | 16 W | |
| 損耗功率 [W] AC 時 電流限制 350 % 時 | ||
| ● 40 °C 時 運行期間 | 1 336 W | |
| ● 50°C 時 運行期間 | 1 134 W | |
| ● 60 °C 時 運行期間 | 1 007 W | |
| 電機保護的結構形式 | 電機熱過載時電氣觸發 | |
| 控制電路/控制 | ||
| 電壓類型 控制饋電電壓的 | AC | |
| 控制饋電電壓 AC 時 | ||
| ● 50 Hz 時 | 110 ... 250 V | |
| ● 60 Hz 時 | 110 ... 250 V | |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 | -15 % | |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 | 10 % | |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 | -15 % | |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 | 10 % | |
| 控制饋電電壓頻率 | 50 ... 60 Hz | |
| 相對負公差 控制饋電電壓頻率的 | -10 % | |
| 相對正公差 控制饋電電壓頻率的 | 10 % | |
| 控制饋電電流 待機 測定值 | 30 mA | |
| 停機電流 旁通運行時 測定值 | 80 mA | |
| 接通電流 關閉旁通觸點時 ***大值 | 2.5 A | |
| 接通電流峰值 接上控制饋電電壓時 ***大值 | 12.2 A | |
| 接通電流峰值持續時間 接上控制饋電電壓時 | 2.2 ms | |
| 防過壓保護器規格 | 壓敏電阻 | |
| 短路保護規格 用于控制電路 | 熔斷器 4 A gG (Icu=1 kA)、熔斷器 6 A f |
|
| 輸入/ 輸出 | ||
| 數字輸入端數量 | 1 | |
| 數字輸出端數量 | 3 | |
| ● 不可設置參數 | 2 | |
| 數碼輸出端的結構形式 | 2 個常開觸點 (NO) / 1 個轉換觸點 (CO) | |
| 模擬輸出端數量 | 1 | |
| 電流通斷能力 繼電器輸出端 | ||
| ● AC-15 時 250 V 時 測定值 | 3 A | |
| ● DC-13 時 24 V 時 測定值 | 1 A | |
| 裝入/固定/外廓尺寸 | ||
| 裝入位置 | 對于垂直安裝平面可+/-90°旋轉，對于垂直安裝平面可+/-22.5°向前和向后傾斜 | |
| 緊固類型 | 螺栓固定 | |
| 高度 | 198 mm | |
| 寬度 | 120 mm | |
| 深度 | 249 mm | |
| 須遵守間距 單列式安裝的 | ||
| ● 向前地 | 10 mm | |
| ● 反向地 | 0 mm | |
| ● 向上地 | 100 mm | |
| ● 向下地 | 75 mm | |
| ● 側向地 | 5 mm | |
| 重量 無包裝 | 3.2 kg | |
