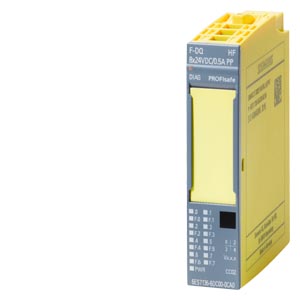

SIMATIC DP，電子模塊 ET 200SP， 安全輸出 8x24VDC/0.5 A PP HF， 15mm 結構寬度， 至 PL E(ISO 13849) ***高 SIL 3(IEC 61508) | |
| 一般信息 | ||
| 產品類型標志 | F-DQ 8x24 VDC/0.5 A PP HF | |
| 固件版本 | ||
| ● 可更新固件 | 是 | |
| 可用的基本單元 | BU 類型 A0 | |
| 模塊特有彩色標牌板的顏色代碼 | CC02 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | 帶硬件支持包 202 的 V14 SP1 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP4 HF5 | |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 | V2.31 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 電源符合 NEC Class 2 要求 | 否 | |
| 輸入電流 | ||
| 耗用電流（額定值） | 75 mA; 無負載 | |
| 耗用電流，***大值 | 21 mA; 來自背板總線 | |
| 輸出電壓 / 標題 | ||
| 額定值 (DC) | 24 V | |
| 功率 | ||
| 來自背板總線的功率輸出 | 70 mW | |
| 功率損失 | ||
| 功率損失，典型值 | 3 W | |
| 地址范圍 | ||
| 每個模塊的地址空間 | ||
| ● 輸入端 | 6 byte; 無 RIOforFA 5 字節；帶 RIOforFA 6 字節 | |
| ● 輸出端 | 6 byte; 無 RIOforFA 5 字節；帶 RIOforFA 6 字節 | |
| 硬件擴展 | ||
| 自動編碼 | 是 | |
| ● 電子編碼鍵類型 F | 是 | |
| 數字輸出 | ||
| 數字輸出類型 | 晶體管 | |
| 數字輸出端數量 | 8 | |
| 可編程的數字輸出端 | 是 | |
| 短路保護 | 是 | |
| ● 響應閾，典型值 | ***小 0.7 A | |
| 斷線識別 | 否 | |
| 感應式關閉電壓的限制 | 典型值 -39 V | |
| 控制數字輸入 | 是; 數字輸出，符合 IEC 61131-2，類型 0.5 | |
| 輸出端的通斷能力 | ||
| ● 電阻負載時的***大值 | 0.5 A | |
| ● 照明負載時的***大值 | 2 W | |
| 負載電阻范圍 | ||
| ● 下限 | 48 | |
| ● 上限 | 12 000 | |
| 輸出電壓 | ||
| ● 對于信號 “1”，***小值 | 24 V; L+ (-0.5 V) | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“0”的剩余電流，***大值 | 0.5 mA | |
| 開關頻率 | ||
| ● 電阻負載時的***大值 | 30 Hz; 對稱 | |
| ● 電感負載時的***大值 | 0.1 Hz; 符合 IEC 60947-5-1，DC-13，對稱 | |
| ● 電容負載，***大值 | 2 Hz; 對稱 | |
| ● 照明負載時的***大值 | 10 Hz; 對稱 | |
| 輸出端的總電流 | ||
| ● 每個通道的***大電流 | 0.5 A; 注意手冊中的降級說明 | |
| ● 每個模塊的***大電流 | 3 A; 注意手冊中的降級說明 | |
| 輸出端的總電流（每個模塊） | ||
| 水平安裝位置 | ||
| — ***高可達 40 ℃，***大值 | 3 A | |
| — ***高可達 50 ℃，***大值 | 2.5 A | |
| — ***高可達 60 ℃，***大值 | 2 A | |
| 垂直安裝位置 | ||
| — ***高可達 50 ℃，***大值 | 2 A | |
| 導線長度 | ||
| ● 屏蔽，***大值 | 100 m | |
| ● 未屏蔽，***大值 | 100 m | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 是 | |
| 可接入替代值 | 否 | |
| 報警 | ||
| ● 診斷報警 | 是 | |
| 診斷顯示 LED | ||
| ● RUN LED | 是; 綠色 LED | |
| ● ERROR LED | 是; 紅色 LED | |
| ● 電源電壓監控 (PWR-LED) | 是; 綠色 PWR-LED | |
| ● 通道狀態顯示 | 是; 綠色 LED | |
| ● 用于通道診斷 | 是; 紅色 LED | |
| ● 用于模塊診斷 | 是; 綠色 / 紅色 DIAG-LED | |
| 電位隔離 | ||
| 通道的電勢分離 | ||
| ● 在通道之間 | 否 | |
| ● 在通道和背板總線之間 | 是 | |
| ● 在通道和電子元件電源電壓之間 | 否 | |
| 絕緣 | ||
| 絕緣測試，使用 | 707 V DC（測試類型） | |
| 標準、許可、證書 | ||
| 適用于安全功能 | 是 | |
| 安全運行中可達到的***大安全等級 | ||
| ● 性能等級符合 ISO 13849-1 | PLe | |
| ● 類別符合 ISO 13849-1 | 4 類線 | |
| ● SIL 按照 IEC 61508 | SIL 3 | |
| 故障概率（使用時間為 20 年，維修時間為 100 小時） | ||
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL3 | < 6.00E-05 | |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL3 | < 2.00E-09 1/h | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| ● 水平安裝，***小值 | 0 °C | |
| ● 水平安裝，***大值 | 60 °C | |
| ● 垂直安裝，***小值 | 0 °C | |
| ● 垂直安裝，***大值 | 50 °C | |
| 參考海平面的運行高度 | ||
| ● ***大海拔安裝高度 | 4 000 m; 降額 | |
| 尺寸 | ||
| 寬度 | 15 mm | |
| 高度 | 73 mm | |
| 深度 | 58 mm | |
| 重量 | ||
| 重量，約 | 48 g | |
