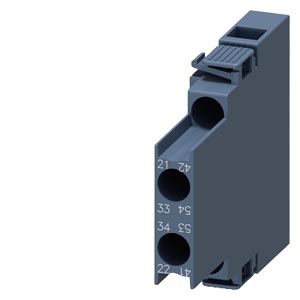

西門子-低壓配電 3RH6911-1DA11 輔助開關
點擊圖片查看原圖
品牌： 西門子
產品名稱： 輔助開關
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-04-29 14:50
瀏覽次數： 213
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

 橫向 AUX. 開關組， 用于電機接觸器 1 NO + 1 NC， 尺寸 S00， 螺釘終端 DIN EN 50012 和 DIN EN 50005
產品品牌名稱 SIRIUS
產品類別 輔助開關
產品名稱 輔助開關
產品的規格 可首先側面加裝
應用適宜性 輔助和電力接觸器
綜合技術數據
接觸器的結構尺寸 S00
絕緣電壓 污染度 3 時 AC 時 測定值 690 V
抗沖擊電壓能力 測定值 6 kV
防護等級 IP 正面的 IP20
機械式使用壽命（轉換周期） 典型 10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型 200 000
RoHS 指令（日期） 05/01/2012
常閉觸點數量 用于輔助觸點
● 無延遲轉換的 1
● 滯后轉換的 0
常開觸點數量 用于輔助觸點
● 無延遲轉換的 1
● 超前轉換的 0
轉換器數量 輔助觸頭的 無延遲轉換的 0
工作電流 AC-15 時 690 V 時 測定值 1 A
工作電流 輔助觸頭的 AC-12 時
● 24 V 時 10 A
● 230 V時 10 A
工作電流 輔助觸頭的 AC-14 時
● 125 V 時 6 A
● 250 V 時 6 A
工作電流 輔助觸頭的 AC-12 時 ***大值 10 A
工作電流 輔助觸頭的 AC-15 時
● 24 V 時 6 A
● 230 V時 6 A
● 400 V 時 3 A
工作電流 輔助觸頭的 DC-12 時
● 24 V 時 10 A
● 110 V時 3 A
● 220 V 時 1 A
工作電流 在 2 個串聯導電回路中 DC-12 時
● 24 V 時 測定值 10 A
● 60 V 時 測定值 10 A
● 110 V時 測定值 4 A
● 220 V 時 測定值 2 A
● 440 V 時 測定值 1.3 A
● 600 V 時 測定值 0.65 A
工作電流 在 3 個串聯導電回路中 DC-12 時
● 24 V 時 測定值 10 A
● 60 V 時 測定值 10 A
● 110 V時 測定值 10 A
● 220 V 時 測定值 3.6 A
● 440 V 時 測定值 2.5 A
● 600 V 時 測定值 1.8 A
工作電流 在 2 個串聯導電回路中 DC-13 時
● 24 V 時 測定值 10 A
● 60 V 時 測定值 3.5 A
● 110 V時 測定值 1.3 A
● 220 V 時 測定值 0.9 A
● 440 V 時 測定值 0.2 A
● 600 V 時 測定值 0.1 A
工作電流 在 3 個串聯導電回路中 DC-13 時
● 24 V 時 測定值 10 A
● 60 V 時 測定值 4.7 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1.2 A
● 440 V 時 測定值 0.5 A
● 600 V 時 測定值 0.26 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 6 A
● 48 V 時 2 A
● 60 V 時 2 A
● 110 V時 1 A
● 125 V 時 0.9 A
● 220 V 時 0.3 A
● 250 V 時 0.3 A
接觸可靠性 輔助觸頭的 每億次操作轉換有一次錯接(17V, 1mA)
環境條件
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
安全
產品功能
● 鏡像觸點符合 IEC 60947-4-1 是
● 優先級控制符合 IEC 60947-5-1 否
裝入/固定/外廓尺寸
緊固類型 扣接固定
高度 57.4 mm
寬度 10 mm
深度 66 mm
接口/ 接線端子
電氣連接規格 用于輔助和控制電路 螺栓連接
可連接的導線截面 用于輔助觸點
● 單芯線或多芯線 0.5 ... 2.5 mm²
● 細芯線的 帶有電纜末端加工 0.5 ... 2.5 mm²
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14)
AWG 號碼 作為已編碼可連接的導線截面 用于輔助觸點 20 ... 14
