技術數據

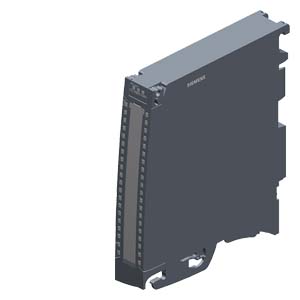

		SIMATIC S7-1500， 模擬量輸出模塊 AQ 2x U/I ST， 16 位分辨率 ， 精度 0.3%. 2 條通道，每組 2 條， 診斷；替換值； 模塊支持 安全 斷開負載組 至 SIL2 根據 ENIEC 62061:2021 和 Category 2 / PL c 根據 EN ISO 13849-1:2015。 供貨范圍內包含 直插式前連接器， 饋電元素，屏蔽支架 和屏蔽端子
一般信息
產品類型標志		AQ 2xU/I ST
硬件功能狀態		FS01 以上版本
固件版本		V1.0.0
● 可更新固件		是
產品功能
● I&M 數據		是; I&M0 至 I&M3
● 時鐘同步模式		否
● 按優先級啟動		否
● 可變輸出范圍		否
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V13 / V13.0.2
● STEP 7 可組態/ 已集成，自版本		V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
運行模式
● 過采樣		否
● MSO		是
運行中的 CiR 配置
可在 RUN 模式下更改參數分配		是
可在 RUN 模式下校準		是
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是
輸入電流
耗用電流，***大值		110 mA
功率
來自背板總線的功率輸出		0.65 W
功率損失
功率損失，典型值		2.7 W
模擬輸出
模擬輸出端數量		2
電壓輸出，短路保護		是
電壓輸出，短路電流，***大值		24 mA
電流輸出，空載電壓，***大值		22 V
循環時間（所有通道） ***小值		3.2 ms; 與激活的通道數量無關
輸出范圍，電壓
● 0 至 10 V		是
● 1 V 至 5 V		是
● -5 V 至 +5 V		否
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
● -20 mA 至 +20 mA		是
● 4 mA 至 20 mA		是
執行器連接
● 對于兩線制接口電壓輸出		是
● 對于四線制接口電壓輸出		是
● 對于兩線制接口電流輸出		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值		1 k 1 ... 5 V 時 0.5 kOhm
● 電壓輸出端的電容負載，***大值		1 µF
● 電流輸出端的***大值		750
● 電流輸出端的電感負載，***大值		10 mH
導線長度
● 屏蔽，***大值		800 m; 電流中，電壓時 200 m
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		16 bit
● 轉換時間（每個通道）		0.5 ms
起振時間
● 對于電阻負載		1.5 ms
● 對于電容負載		2.5 ms
● 對于電感負載		2.5 ms
誤差/精度
輸出波紋（與輸出范圍有關，帶寬 0 至 50 kHz），(+/-)		0.02 %
線性錯誤（與輸出范圍有關），(+/-)		0.15 %
溫度錯誤（與輸出范圍有關），(+/-)		0.002 %/K
輸出端之間的串擾，***大值		-100 dB
25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-)		0.05 %
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-)		0.3 %
● 電流，與輸出范圍有關，(+/-)		0.3 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-)		0.2 %
● 電流，與輸出范圍有關，(+/-)		0.2 %
報警/診斷/狀態信息
診斷功能		是
可接入替代值		是
報警
● 診斷報警		是
診斷
● 電源電壓監控		是
● 斷線		是; 僅限電流輸出類型
● 短路		是; 僅限電壓輸出類型
● 溢出/下溢		是
診斷顯示 LED
● RUN LED		是; 綠色 LED
● ERROR LED		是; 紅色 LED
● 電源電壓監控 (PWR-LED)		是; 綠色 LED
● 通道狀態顯示		是; 綠色 LED
● 用于通道診斷		是; 紅色 LED
● 用于模塊診斷		是; 紅色 LED
電位隔離
通道的電勢分離
● 在通道之間		否
● 在通道之間，分組點數		2
● 在通道和背板總線之間		是
● 在通道和負載電壓 L+ 之間		是
允許的電位差
S 和 MANA (UCM) 之間		DC 8 V
絕緣
絕緣測試，使用		707 V DC（測試類型）
標準、許可、證書
適用于安全關斷標準組件		是; FS02 以上版本
安全關斷標準組件可達到的***大安全等級
● 性能等級符合 ISO 13849-1		PL d
● 類別符合 ISO 13849-1		3 類
● SILCL 符合 IEC 62061		SIL 2
產品功能 / 安全 / 標題
標記固件更新		否
數據完整性		否
環境要求
運行中的環境溫度
● 水平安裝，***小值		-30 °C; FS04 以上版本
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-30 °C; FS04 以上版本
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度		25 mm
高度		147 mm
深度		129 mm
重量
重量，約		200 g
其他
提示：		供貨范圍包括 40 針的嵌入式前置連接器
上一次修改：		2024/3/12
