1067325

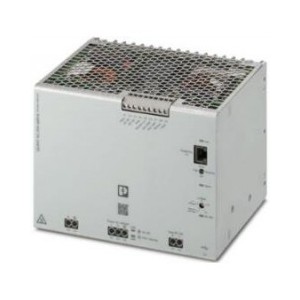

QUINT INVERTER， DIN導軌安裝， 輸入:24 V DC， 輸出:1AC / 600 VA， 純正弦波。
| 輸入電壓 | 24 V DC |
| DC輸入電壓范圍 | 20 V DC ... 30 V DC |
| 電耗量 | 典型值 23 A |
| ***大 28 A | |
| 信號 遠程 | |
| 接線標識 | 3.8 |
| 信號分配 | 遠程 |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（遠程和SGnd之間 > 35 kΩ） |
| 信號 Start 230V | |
| 接線標識 | 3.6 |
| 信號分配 | Start 230V |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（啟動和SGnd之間 > 200 kΩ） |
| 信號 Start 120V | |
| 接線標識 | 3.7 |
| 信號分配 | Start 120V |
| 低信號 | 連接至SGnd < 2.7 kΩ |
| 高信號 | 打開（啟動和SGnd之間 > 200 kΩ） |
| 效率 | > 86 % (120 V AC) |
| > 87 % (230 V AC) | |
| 輸出電壓 | 120 V AC ±2 % (100 V AC / 6 A...130 V AC / 4,6 A) |
| 230 V AC ±2 % (200 V AC / 3 A...240 V / 2,5 A) | |
| 輸出電壓形狀 | 純正弦波 |
| 額定輸出電流（IN） | 5 A (120 V AC) |
| 2.6 A (230 V AC) | |
| ***大空載功耗 | 典型值 21 W (120 V AC) |
| 典型值 21 W (230 V AC) | |
| ***大額定負載功率損耗 | 典型值 72 W (120 V AC) |
| 典型值 66 W (230 V AC) | |
| 額定輸出頻率 | 60 Hz 50 Hz ±0.5 % |
| 衰減 | 50 °C ... 60 °C (2.5 %/K) |
| 視在功率 | 600 VA |
| 有功功率 | 480 W |
| 功率因數（cos phi） | 0.8 |
| 振幅因數 | 2.8 |
| 總諧波失真因子 (THD) | < 3 % (線性負載) |
| < 8 % (非線性負載) | |
| 并連 | 是的 |
| ***大 3 | |
| 串連 | 否 |
| 過載量 干線操作 | 105 % (***) |
| 120 % ... 150 % (20 s / 5 s，然后關斷) | |
| 電子電流限制 | > 2.5 x IN (> 200 ms) |
| 信號 AC OK | |
| 接線標識 | 3.2 |
| 信號分配 | AC OK |
| 信號類型 | 綠色LED |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 綠色 |
| 信號 報警 | |
| 接線標識 | 3.1 |
| 信號分配 | 報警 |
| 信號類型 | 紅色LED |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 紅色 |
| 信號 DC OK | |
| 接線標識 | 3.3 |
| 信號分配 | DC OK |
| 開關輸出 | 晶體管輸出，有源 |
| 輸出電壓 | 24 V |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 綠色 |
| 信號 Parallel run | |
| 接線標識 | 3.5 |
| 信號分配 | Parallel run |
| 開關輸出 | 晶體管輸出，有源 |
| 連續負載電流 | ≤ 20 mA |
| 信號 P>Pn | |
| 接線標識 | 3.4 |
| 信號分配 | P>Pn |
| 開關輸出 | 晶體管輸出，有源 |
| 連續負載電流 | ≤ 20 mA |
| LED狀態指示燈 | 綠色 |
| 信號接地SGnd | |
| 接線標識 | 3.9 |
| 功能 | 信號接地 |
| 參考電位 | 適用于信號輸入及信號輸出 |
| 輸入 | |
| 位置 | 1.x |
| 導線連接 | |
| 連接方式 | 螺釘連接 |
| 剛性 | 0.2 mm² ... 6 mm² |
| 柔性 | 0.2 mm² ... 4 mm² |
| 柔性帶沒有塑料套管的冷壓頭 | 0.2 mm² ... 4 mm² |
| 柔性帶配有塑料套管的冷壓頭 | 0.2 mm² ... 4 mm² |
| 剛性 (AWG) | 30 ... 10 |
| 剝線長度 | 8 mm |
| 緊固扭矩 | 0.5 Nm ... 0.6 Nm |
| 螺釘頭驅動方式 | 開槽 L |
| 輸出 | |
| 位置 | 2.x |
| 導線連接 | |
| 連接方式 | 螺釘連接 |
| 剛性 | 0.2 mm² ... 6 mm² |
| 柔性 | 0.2 mm² ... 4 mm² |
| 柔性帶沒有塑料套管的冷壓頭 | 0.2 mm² ... 4 mm² |
| 柔性帶配有塑料套管的冷壓頭 | 0.2 mm² ... 4 mm² |
| 剛性 (AWG) | 30 ... 10 |
| 剝線長度 | 8 mm |
| 緊固扭矩 | 0.5 Nm ... 0.6 Nm |
| 螺釘頭驅動方式 | 開槽 L |
| 信號 | |
| 位置 | 3.x |
| 導線連接 | |
| 連接方式 | 螺釘連接 |
| 剛性 | 0.2 mm² ... 1.5 mm² |
| 柔性 | 0.2 mm² ... 1.5 mm² |
| 柔性帶沒有塑料套管的冷壓頭 | 0.2 mm² ... 1.5 mm² |
| 柔性帶配有塑料套管的冷壓頭 | 0.2 mm² ... 1.5 mm² |
| 剛性 (AWG) | 30 ... 12 |
| 剝線長度 | 8 mm |
| 緊固扭矩 | 0.5 Nm ... 0.6 Nm |
| 螺釘頭驅動方式 | 開槽 L |
| 接口 | USB (Modbus/RTU) |
| 接口數 | 1 |
| 接線方式 | MINI-USB B型 |
| 連接標識 | 5.1 |
| 鎖緊裝置 | 螺栓 |
| 傳輸原理 | USB 2.0 |
| 特性 | 可鎖定 |
| ***大電纜長度 | 3 m |
| 電氣隔離 | 是 |
| 接口 | Parallel Port |
| 接口數 | 1 |
| 接線方式 | RJ45 |
| 連接標識 | 5.2 |
| 鎖緊裝置 | 鎖扣 |
| 電氣隔離 | 是 |
| 相數 | 1.00 |
| 產品類型 | 直流/交流逆變器 |
| 產品系列 | QUINT INVERTER |
| MTBF (IEC 61709, SN 29500) | 532525 h (40 °C) |
| 絕緣特性 | |
| 保護等級 | I |
| 污染等級 | 2 |
| 產品尺寸 | |
| 寬度 | 180 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 安裝尺寸 | |
| 左側/右側安裝距離 | 0 mm / 0 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
| 安裝類型 | DIN導軌安裝 |
| 外殼材料 | 金屬 |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| ***大高度 | ≤ 3000 m (> 2000 m: 0,6 % / 100 m) |
| 允許的***大相對濕度（操作） | ≤ 95 % |
| 電擊 | 所有方向20g，符合(EN 60068-2-27) |
| 振動（操作） | 5 Hz ... 100 Hz， 0.7g (EN 60068-2-6) |
