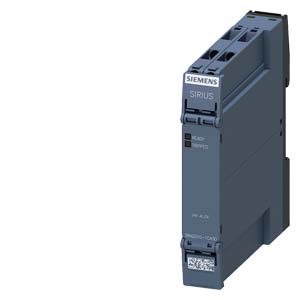

西門子時間繼電器 3RP2505-1BW30多功能 2 轉換觸點 螺栓型端子連接
點擊圖片查看原圖
品牌： 西門子
名稱： 繼電器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-03-07 18:37
瀏覽次數： 145
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

 時間繼電器，多功能 2 轉換觸點，27 項功能 7 個時間范圍（0.05 s...100 h） 12-240 V AC/DC AC 50/60 Hz 時 帶有 LED，螺栓型端子連接
產品品牌名稱 SIRIUS
產品名稱 定時繼電器
產品的規格 27 種功能
產品類型名稱 3RP25
綜合技術數據
產品組件
● 繼電器輸出端 是
● 半導體輸入端 否
產品擴展 需要 遠程操作 否
產品擴展 可選 遠程操作 否
損耗功率 [W] ***大值 2 W
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 300 V
試驗電壓 絕緣檢查的 2.5 kV
污染程度 3
抗沖擊電壓能力 測定值 4 000 V
防護等級 IP IP20
耐沖擊性 符合 IEC 60068-2-27 11g / 15 ms
機械式使用壽命（轉換周期） 典型 10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型 100 000
可設置的時間 0.05 s ... 100 h
相對的調節精度 參考刻度盤終值 5 %; +/-
熱電流 5 A
***少接通持續時間 35 ms
重啟待機時間 250 ms
參考標示 符合 IEC 81346-2:2009 K
相對的重復精度 1 %; +/-
環境溫度影響 在所設置的運行時間中占整個溫度范圍的 1 %
電源電壓的影響 在所設置的運行時間中占整個電壓范圍的 1 %
RoHS 指令（日期） 09/12/2014
控制電路/控制
電壓類型 控制饋電電壓的 AC/DC
控制饋電電壓 1 AC 時
● 50 Hz 時 12 ... 240 V
● 60 Hz 時 12 ... 240 V
控制饋電電壓頻率 1 50 ... 60 Hz
控制饋電電壓 1 DC 時
●   12 ... 240 V
工作區要素控制饋電電壓測定值 DC 時
● 初始值 0.8
● 終值 1.1
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值 0.8
● 終值 1.1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時
● 初始值 0.8
● 終值 1.1
接通電流峰值
● 24 V 時 0.3 A
● 240 V 時 5 A
接通電流峰值持續時間
● 24 V 時 0.3 ms
● 240 V 時 0.5 ms
切換功能
開關功能
● 動作延遲的 是
● 響應延遲/瞬時切換 是
● 接通脈沖單次觸發 是
● 接通脈沖單次觸發/瞬時切換 是
● 返回延遲 否
開關功能
● 通過暫停對稱閃爍啟動/瞬時切換 是
● 通過暫停對稱閃爍啟動 是
● 通過脈沖對稱閃爍啟動/瞬時切換 是
● 通過脈沖對稱閃爍啟動 是
● 通過暫停非對稱閃爍啟動 否
● 開始脈沖式非對稱閃爍 否
開關功能
● 帶跟蹤時間的星－三角開關電路 否
● 星－三角開關電路 是
開關功能 使用控制信號
● 附加的響應延遲 是
● 脈沖關斷 是
● 脈沖關斷/瞬時切換 是
● 返回延遲 是
● 返回延遲/瞬時切換 是
● 脈沖延遲 是
● 脈沖延遲/瞬時切換 是
● 脈沖形成的 是
● 脈沖形成/瞬時切換 是
● 外加相應延遲/瞬時切換 是
● 響應延遲/返回延遲/瞬時切換 是
● 接通脈沖單次觸發 是
● 接通脈沖單次觸發/瞬時切換 是
開關功能 脈沖接點繼電器 使用控制信號
● 通過關閉的控制信號可重新觸發/瞬時切換 是
● 通過接通的控制信號可重新觸發 是
● 通過接通的控制信號可重新觸發/瞬時切換 是
● 通過關閉的控制信號可重新觸發 是
控制接口的規格 無浮動式 是
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格 用于輔助開關的短路保護 需要 保險絲gL/gG: 4A
輔助電路
材料 開關觸點 AgSnO2
常閉觸點數量
● 延遲轉換的 0
● 無延遲轉換的 0
常開觸點數量
● 延遲轉換的 0
● 無延遲轉換的 0
轉換器數量
● 延遲轉換的 2
● 無延遲轉換的 0
工作電流 輔助觸頭的 AC-15 時
● 24 V 時 3 A
● 250 V 時 3 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 1 A
● 125 V 時 0.2 A
● 250 V 時 0.1 A
開關頻率 帶有接觸器3RT2 ***大值 5 000 1/h
接觸可靠性 輔助觸頭的 每100 Mio.(17 V, 5 mA)次開關轉換出現一次錯誤情況
觸點負荷能力 輔助觸頭的 符合 UL R300 / B300
電流通斷能力 電感負載時 0.01 ... 3 A
輸入/ 輸出
產品功能
● 繼電器輸出端 轉換延遲的/立刻的 是
● 零電壓安全 否
電磁兼容性
EMC 干擾發射 符合 IEC 61812-1 環境A(工業區域)
EMC 抗干擾穩定性 符合 IEC 61812-1 符合清晰度/銳度3
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的 2kV電網電源連接 / 1kV控制極
● 來自線對地浪涌 符合 IEC 61000-4-5的 2 kV
● 來自導線-導線浪涌 符合 IEC 61000-4-5的 1 kV
電磁場產生的的干擾饋入 按照IEC 61000-4-3的 10 V/m
靜電的放空 按照IEC 61000-4-2 4kV觸點放電 / 8kV排氣
安全
類別 按照EN 954-1 無
電氣安全
防護等級 IP 正面的 符合 IEC 60529 IP20
絕緣方式 基本絕緣
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾 是
電氣連接規格 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 單芯線的 1x (0.5 ... 4.0 mm²)、2x (0.5 ... 2,5 mm²)
● 細芯線的 帶有電纜末端加工 1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²)
● 在 AWG 導線處 單芯線的 1x (20 ... 12), 2x (20 ... 14)
● 在 AWG 導線處 多芯線 1x (20 ... 12), 2x (20 ... 14)
可連接的導線截面
● 單芯線的 0.5 ... 4 mm²
● 細芯線的 帶有電纜末端加工 0.5 ... 4 mm²
AWG 號碼 作為已編碼可連接的導線截面
● 單芯線的 20 ... 12
● 多芯線 20 ... 14
擰緊扭矩 0.6 ... 0.8 N·m
螺紋規格 連接螺栓的 M3
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 螺栓和扣接固定于安裝導軌35mm
高度 100 mm
寬度 22.5 mm
深度 90 mm
須遵守間距
● 單列式安裝的
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 向下地 0 mm
— 側向地 0 mm
● 到接地部件
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 側向地 0 mm
— 向下地 0 mm
● 到帶電壓部件
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 向下地 0 mm
— 側向地 0 mm
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -40 ... +85 °C
● 運輸期間 -40 ... +85 °C
相對空氣濕度 運行期間 10 ... 95 %
認可 證書
General Product Approval

EU declaration of conformity

UK Declaration of Conformity

CCC

Confirmation

UL

EAC
EMV Test Certificates Marine / Shipping

RCM

KC

Special Test Certificate

Type Test Certificates/Test Report

BV (Bureau Veritas)

DNV (Det Norske Veritas)
Marine / Shipping other Railway

LR (Lloyds Register)

PRS (Polski Register of Shipping)

RINA (Registro Italiano Navale)

RMRS (Russian Maritime Register)

Confirmation

Confirmation
