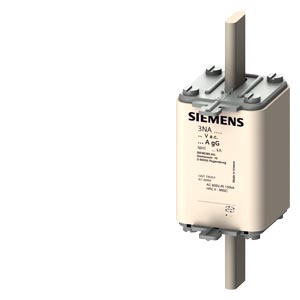

西門子NH熔斷片3NA3140

		NH 熔斷片，NH1，輸入： 200 A，gG，Un AC：500 V，Un DC：440 V，前端標示警報器，導電握耳
版本
產品品牌名稱		SENTRON
產品名稱		NH 熔斷體
產品的規格		帶刀型觸頭
標識報警器結構		是
開關觸點規格		無腐蝕，鍍銀
熔斷體規格		NH 熔斷體
一般技術數據
熔斷器系統的結構尺寸根據 DIN EN 60269-1		NH2
熔斷片操作等級		gL/gG
安裝類型		導電握耳
電壓類型工作電壓		AC/DC
供電電壓
● AC 時		500 V
● DC 時		440 V
防護等級
防護等級 IP		IP20，帶連接導線
交換容量
制動能力
● AC 時符合 IEC 60269 測定值		120 kA
● DC 時時間常數 ≥ 10 ms 時符合 IEC 60269 測定值		25 kA
耗散
損耗功率 [W]		15 W
損耗功率 [W] 電流測定值時 AC 時在熱運行狀態中每個電極		15 W
機械設計
寬度外殼的		47.2 mm
裝入位置		任意，***好垂直
凈重		431 g
環境條件
環境溫度運行期間
● ***小值		-5 °C
● ***大值		40 °C
氣候級		-20 到 +50，相對濕度為 95% 時
氣候級存放期間		20°C 時的空氣濕度 90%
證書
參考標示符合 IEC 81346-2:2009		FC
