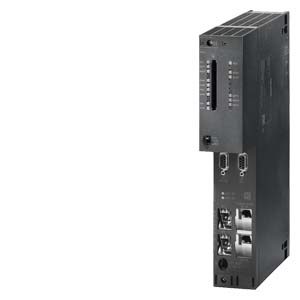

西門子s7-400 6ES7412-5HK06-0AB0 CPU組件模塊
點擊圖片查看原圖
品牌： 西門子
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-01-29 15:33
瀏覽次數： 139
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-400H，CPU 412-5H, 中央組件，用于 S7-400H 和 S7-400F， 5 個接口： 1x MPI/DP,1x DP,1x PN 和 2 個同步模塊接口， 1 MB 存儲器 （512 KB 數據/512 KB 程序）
一般信息
產品類型標志 CPU 412-5H PN/DP
硬件功能狀態 1
固件版本 V6.0
產品功能
● 時鐘同步模式 否
附帶程序包的
● 工程系統 STEP 7 V5.5 SP2 以上，帶 HF1
運行中的 CiR 配置
CiR 同步時間，基本負載 100 ms
CiR 同步時間，每個輸入/輸出字節的時間 0 µs
電源電壓
額定值 (DC) 通過系統電壓進行電壓供給
輸入電流
來自背板總線 DC 5 V，典型值 1.6 A
來自背板總線 DC 5 V，***大值 1.9 A
來自背板總線 DC 24 V，***大值 150 mA; 每個 DP 接口 150 mA
來自 DC 5 V 接口，***大值 90 mA; 在每個 DP 接口處
功率損失
功率損失，典型值 7.5 W
存儲器
存儲器類型 RAM
工作存儲器
● 集成 1 Mbyte
● 集成（用于程序） 512 kbyte
● 集成（用于數據） 512 kbyte
● 可擴展 否
裝載存儲器
● 可擴展 FEPROM 是; 附帶存儲卡（閃存）
● 可擴展 FEPROM，***大值 64 Mbyte
● 集成 RAM，***大值 512 kbyte
● 可擴展 RAM 是
● 可擴展 RAM，***大值 64 Mbyte
緩沖
● 存在 是
● 帶電池 是; 所有數據
● 不帶電池 否
蓄電池
緩沖器電池
● 緩沖器電流，典型值 180 µA; 40 °C 以下適用
● 緩沖器電流，***大值 1 000 µA
● 緩沖器時間，***大值 在模塊數據手冊中對邊界條件和影響系數進行說明
● CPU 上的外部緩沖器電壓供電 5 V DC 至 15 V DC
CPU-處理時間
對于位運算，典型值 31.25 ns
對于字運算，典型值 31.25 ns
對于定點運算，典型值 31.25 ns
對于浮點運算，典型值 62.5 ns
CPU-組件
DB
● 數量，***大值 6 000; 數字條：1 至 16000
● 容量，***大值 64 kbyte
FB
● 數量，***大值 3 000; 數字條：0 至 7999
● 容量，***大值 64 kbyte
FC
● 數量，***大值 3 000; 數字條：0 至 7999
● 容量，***大值 64 kbyte
OB
● 數量，***大值 參見操作列表
● 容量，***大值 64 kbyte
● 可用循環 OB 數量 1; OB 1
● 時間報警 OB 數量 4; OB 10-13
● 延遲報警 OB 數量 4; OB 20-23
● 喚醒警告 OB 數量 4; OB 32-35
● 過程報警 OB 數量 4; OB 40-43
● DPV1 報警 OB 的數量 3; OB 55-57
● 啟動 OB 數量 2; OB 100、102
● 異步錯誤 OB 數量 9; OB 80-88
● 同步錯誤 OB 數量 2; OB 121、122
嵌套深度
● 每個優先等級 24
● 錯誤 OB 中的附加等級 1
計數器、定時器及其剩磁
S7 計數器
● 數量 2 048
剩磁
— 可調整 是
— 下限 0
— 上限 2 047
— 已預設 Z 0 至 Z 7
計數范圍
— 下限 0
— 上限 999
IEC 計數器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
S7 時間
● 數量 2 048
剩磁
— 可調整 是
— 下限 0
— 上限 2 047
— 已預設 無時間剩余
時間范圍
— 下限 10 ms
— 上限 9 990 s
IEC 計時器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 整個工作和裝載存儲器（附帶緩沖電池）
標記
● 容量，***大值 8 192 byte
● 存在剩磁 是
● 預設剩磁 MB 0 至 MB 15
● 定時標記數量 8; 在 1 個標記字節中
本地數據
● 可調整，***大值 16 kbyte
● 已預設 8 kbyte
地址范圍
外設地址范圍
● 輸入端 8 kbyte
● 輸出端 8 kbyte
過程映像
● 輸入端，可調整 8 kbyte
● 輸出端，可調整 8 kbyte
● 輸入端，已預設 256 byte
● 輸出端，已預設 256 byte
● 一致性數據，***大值 244 byte
● 在過程映像中持續存取數據 是
分量過程映像
● 分量過程映像數量，***大值 15
數字通道
● 輸入端 65 536
— 集中式 65 536
● 輸出端 65 536
— 集中式 65 536
模擬通道
● 輸入端 4 096
— 集中式 4 096
● 輸出端 4 096
— 集中式 4 096
硬件擴展
擴展支架數量，***大值 21
可連接的 OP 47
多值計算 否
接口模塊
● 插拔式 IM 數量（總計），***大值 6
● 插拔式 IM 460 數量，***大值 6
● 插拔式 IM 463 數量，***大值 4; 僅在單獨操作中
DP 主站數量
● 集成 2
● 關于 CP 10; CP 443-5 Extended
● 允許 IM + CP 混合模式 否
● 關于接口模塊 0
IO 控制器數量
● 集成 1
● 關于 CP 0
可運行的 FM 和 CP 數量（建議）
● FM 參見 S7-400H 高可用性自動化系統操作手冊。通過插槽數量和連接數量進行限制
● CP, PtP 參見 S7-400H 高可用性自動化系統操作手冊。通過插槽數量和連接數量進行限制
● PROFIBUS 和 Ethernet CP 14; 其中***大 10 CP，作為 DP 主站
插槽
● 所需插槽 2
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 可緩沖和同步 是
● 分辨率 1 ms
● 每日偏差（緩存），***大值 1.7 s; 斷開電源
● 每日偏差（不緩存），***大值 8.6 s; 接通電源
運行時間計數器
● 數量 16
● 數字/數字條 0 至 15
● 值域 SFC 2.3 和 4：0 至 32767 小時（SFC 101）：0 至 2 的 31 次方 - 1 小時
● 間隔尺寸 1 h
● 剩余 是
