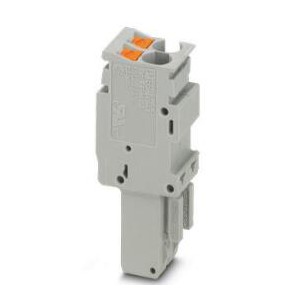

菲尼克斯  PP-H 2,5/ 2 - 插拔件

3209879

插拔件， 標稱工作電壓: 500 V， 額定電流: 24 A， 連接量: 2， 位數: 2， 接線方式: 直插式連接， ***層， 額定接線容量: 2.5 mm2， 橫截面: 0.14 mm2 - 4 mm2， 安裝方式: 插拔式安裝， 顏色: 灰色

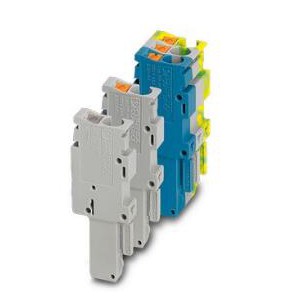

菲尼克斯“熱”插拔接線端子

插拔式COMBI接線端子是一種特殊形式的混合接線端子。接線端子的一側具有標準化的直插區域，而另一側則有插拔式、螺釘式、回拉式彈簧或快速連接技術。由于采用接觸式系統，因此可以承受極高的振動水平。在進行信號和電源接線時，使用插拔式接線端子可以節省許多時間。

優勢

COMBI插接區采用統一設計，支持多種連接方式

插拔式連接功能強大，可實現41 A的額定電流和1,000 V的額定電壓

防觸電設計，安全性強

提供個性化防錯插編碼

雙橋接井，輕松分配電位

提供鎖扣附件，抗振性能強

配有自組裝式連接器，靈活性強

important;">產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品類型	端子插頭
位數	2
針距	5.2 mm
應用領域	鐵路工業
	機械工程
	工廠工程
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	6 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
***層
剝線長度	8 mm ... 10 mm
塞規	A3
連接符合標準	IEC 61984
剛性導線橫截面	0.14 mm² ... 4 mm²
橫截面 AWG	26 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.14 mm² ... 2.5 mm²
導線橫截面，柔性[AWG]	26 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.14 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm² ... 2.5 mm²
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm²

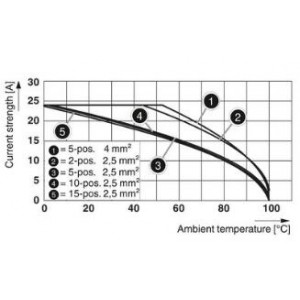

標稱電流	24 A
***大負載電流	24 A (當連接截面積為4 mm²的導線時)
額定電壓	500 V
額定橫截面	2.5 mm²
***層 直接插拔式連接橫截面
剛性導線橫截面	0.34 mm² ... 4 mm²
柔性導線橫截面（套管不帶塑料絕緣管）	0.34 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.34 mm² ... 2.5 mm²

---

尺寸

寬度	10.4 mm
高度	15.8 mm
深度	40.2 mm
針距	5.2 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	130 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
量熱釋熱NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

---

機械特性

機械參數
開口式側板	否

---

環境和真實條件

環境條件
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24  小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 61984

---

安裝

安裝類型

插拔式安裝

---

商業數據



訂貨號	3209879
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE2244
產品關鍵代碼	BE2244
目錄頁面	頁碼298 (C-1-2019)
GTIN	4046356366663
單件重量（含包裝）	6.992 g
單件重量（不含包裝）	6.8 g
關稅號	8536901900
原產地	PL

---
