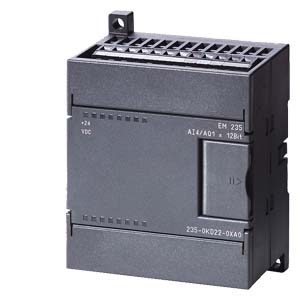

西門子模擬模塊 6ES7235-0KD22-0XA0 S7-200 4 AE，+/-10V DC
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-08-16 13:47
瀏覽次數： 182
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

***備件*** SIMATIC S7-200，模擬輸入/輸出 EM 235，僅用于 S7-22X CPU， 4 AE，+/-10V DC；1AA，+/-10V DC 12 位轉換器
輸入電流
外部電源供應 (DC 24 V)，***大值 60 mA
來自背板總線 DC 5 V，***大值 30 mA
功率損失
功率損失，典型值 2 W
模擬輸入
模擬輸入端數量 4; 差動
電壓輸入允許的輸入電壓（毀壞限制），***大值 30 V
電流輸入允許的輸入電流（毀壞限制），***大值 32 mA
輸入范圍
● 電壓 是
● 電流 是
● 熱電偶 否
● 電阻溫度計 否
● 電阻 否
輸入范圍（額定值），電壓
● 0 至 +50 mV 是
● 0 至 +100 mV 是
● 0 至 +500 mV 是
● 0 至 +1 V 是
● 0 至 +5 V 是
● 0 至 +10 V 是
● -1 V 至 +1 V 是
● -10 V 至 +10 V 是
● -100 mV 至 +100 mV 是
● -2.5 V 至 +2.5 V 是
● -25 mV 至 +25 mV 是
● -250 mV 至 +250 mV 是
● -5 V 至 +5 V 是
● -50 mV 至 +50 mV 是
● -500 mV 至 +500 mV 是
輸入范圍（額定值），電流
● 0 至 20 mA 是
熱電偶 (TC)
溫度補償
— 可參數化 否
模擬輸出
模擬輸出端數量 1
輸出范圍，電壓
● -10 V 至 +10 V 是
輸出范圍，電流
● 0 至 20 mA 是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值 5 k
● 電流輸出端的***大值 0.5 k
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 12 bit
● 基本轉換時間 (ms) < 0.25 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 40 dB，DC 至 60 Hz
可顯示的轉換值范圍
● 雙極信號 -32 000 至 +32 000
● 單極信號 0 至 32000
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 11 bit
起振時間
● 對于電壓輸出 100 µs
● 對于電流輸出 2 ms
可顯示的轉換值范圍
● 雙極信號 -32 000 至 +32 000
● 單極信號 0 至 32000
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-) 2 %
● 電流，與輸出范圍有關，(+/-) 2 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-) 0.5 %
● 電流，與輸出范圍有關，(+/-) 0.5 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 并聯電壓，***大值 12 V
報警/診斷/狀態信息
診斷顯示 LED
● 外部故障 EXTF（紅色） 是
電位隔離
模擬輸入電位隔離
● 模擬輸入電位隔離 否
模擬輸出電位隔離
● 模擬輸出電位隔離 否
連接技術
插拔式 I/O 端子 否
尺寸
寬度 71.2 mm
高度 80 mm
深度 62 mm
重量
重量，約 186 g
上一次修改： 2021/3/12
