| 產品類型名稱 |

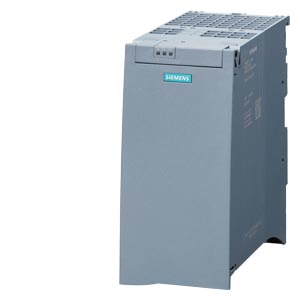

TIM 1531 IRC |
 |
TIM 1531 IRC 通信模塊針對 SIMATIC S7-1500，S7-400，S7-300 和 ET200SP 帶 SINAUT ST7，DNP3 和 IEC 60870-5-101/104 帶三個 RJ45 接口 用于通信，通過 基于 IP 的網絡(WAN / LAN) 和 RS-232/RS-485- 接口，用于 通信方式 通過傳統的 WAN 網絡。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 1000 Mbit/s |
| ● 在第二個接口 |
10 ... 100 Mbit/s |
| ● 接口 3 上 |
10 ... 100 Mbit/s |
| ● 符合 RS 232 |
300 ... 115200 bit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
3 |
| 電氣連接數量 |
|
| ● 用于外部數據傳輸 / 符合 RS 232 |
1 |
| ● 適用于電源 |
1 |
| 插槽數 |
|
| ● 存儲卡的 |
1 |
| 電氣連接規格 |
|
| ● 工業以太網接口 |
RJ45 端口 |
| 電氣連接規格 |
|
| ● 接口 1 上 / 用于外部數據傳輸 |
9 針 Sub-D 插頭，RS232 可轉換至 RS485 |
| ● 適用于電源 |
2 針可插接端子排 |
| 插槽規格 |
|
| ● 存儲卡的 |
SD 1.0, SD 1.1, SDHC, Siemens SMC |
| 存儲空間 / 存儲卡的 / ***大值 |
32 Gibyte |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 |
24 V |
| 供電電壓 |
20.4 ... 28.8 V |
| 供電電壓 / 外部 / DC 時 / 額定值 |
24 V |
| 供電電壓 / 外部 / DC 時 / 測定值 |
20.4 ... 28.8 V |
| 消耗電流 |
|
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 |
0.15 A |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 |
0.3 A |
| 損耗功率 [W] / 外部供電電壓 / 24 V DC 時 |
|
| ● 更新模式 / 典型 |
3.9 W |
| ● 通信模式 / 典型 |
3.9 W |
| 產品擴展 / 可選 / 緩沖電池 |
否 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 70 °C |
| ● 在垂直安裝時 / 運行期間 |
0 ... 50 °C |
| ● 在水平安裝時 / 運行期間 |
0 ... 70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-1500 雙倍寬 |
| 寬度 |
70 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 凈重 |
0.525 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
否 |
| ● S7-300 異型導軌安裝 |
否 |
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品功能 |
|
| ● DynDNS 客戶機 |
否 |
| 模塊數量 |
|
| ● 備注 |
每個 S7-1500 的 TIM 數量：1 |
| 導線長度 |
|
| ● RS 232 接口中 / ***大值 |
6 m |
| ● RS 485 接口中 / ***大值 |
30 m |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
132; 僅通過 LAN |
| ● PG 連接時 / ***大值 |
4 |
| ● PG/OP 連接時 / ***大值 |
4 |
| ● OP 連接時 / ***大值 |
4 |
| 服務 |
|
| ● SIMATIC 通訊 / 作為服務器 |
是 |
| ● 利用 S7 通訊的 SINAUT ST7 |
是 |
| ● PG/OP 通訊 |
是 |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為服務器 / 通過 HTTP / ***大值 |
2 |
| ● 作為服務器 / 通過 HTTP / ***大值 |
2; 每個以太網接口模塊 2 個 |
| ● 作為電子郵件客戶端 / ***大值 |
1 |
