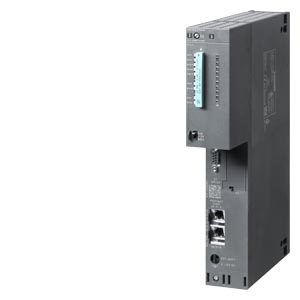

西門子CPU模塊 6AG1414-3EM07-7AB0 S7-400 CPU 414-3 PN/DP
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-06-14 13:55
瀏覽次數： 152
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

SIPLUS S7-400 CPU 414-3 PN/DP 基于 6ES7414-3EM07-0AB0 帶防腐蝕涂層， -25 - +70°C， 中央處理器，帶： 工作存儲器 4 MB， （2 MB 代碼，2 MB 數據）， 接口 第 1 個 MPI/DP 接口 12 MBIT/S(X1)， 第 2 個以太網/PROFINET 接口(X5) 第 3 個 IF 964-DP 接口可插拔(IF1)
一般信息
產品類型標志 CPU 414-3 PN/DP
硬件功能狀態 01
固件版本 V7.0
產品功能
● 時鐘同步模式 是; 通過 PROFIBUS DP 接口或 PROFINET 接口
附帶程序包的
● 工程系統 STEP 7 V5.5 以上版本（帶硬件支持包 HSP 262）
運行中的 CiR 配置
CiR 同步時間，基本負載 100 ms
CiR 同步時間，每個輸入/輸出字節的時間 15 µs
電源電壓
額定值 (DC) 通過系統電壓進行電壓供給
輸入電流
來自背板總線 DC 5 V，典型值 1.3 A
來自背板總線 DC 5 V，***大值 1.6 A
來自背板總線 DC 24 V，***大值 300 mA; 每個 DP 接口 150 mA
來自 DC 5 V 接口，***大值 90 mA; 在每個 DP 接口處
功率損失
功率損失，典型值 6.5 W
功率損失，***大值 8 W
存儲器
存儲器類型 RAM
工作存儲器
● 集成 4 Mbyte
● 集成（用于程序） 2 Mbyte
● 集成（用于數據） 2 Mbyte
● 可擴展 否
裝載存儲器
● 可擴展 FEPROM 是; 附帶存儲卡（閃存）
● 可擴展 FEPROM，***大值 64 Mbyte
● 集成 RAM，***大值 512 kbyte
● 可擴展 RAM 是; 附帶存儲卡 (RAM)
● 可擴展 RAM，***大值 64 Mbyte
緩沖
● 存在 是
● 帶電池 是; 所有數據
● 不帶電池 否
蓄電池
緩沖器電池
● 緩沖器電流，典型值 180 µA; 至 40 °C
● 緩沖器電流，***大值 850 µA
● 緩沖器時間，***大值 在模塊數據手冊中對邊界條件和影響系數進行說明
● CPU 上的外部緩沖器電壓供電 5 V DC 至 15 V DC
CPU-處理時間
對于位運算，典型值 18.75 ns
對于字運算，典型值 18.75 ns
對于定點運算，典型值 18.75 ns
對于浮點運算，典型值 37.5 ns
CPU-組件
DB
● 數量，***大值 6 000; 數字條：1 至 16000
● 容量，***大值 64 kbyte
FB
● 數量，***大值 3 000; 數字條：0 至 7999
● 容量，***大值 64 kbyte
FC
● 數量，***大值 3 000; 數字條：0 至 7999
● 容量，***大值 64 kbyte
OB
● 數量，***大值 參見操作列表
● 容量，***大值 64 kbyte
● 可用循環 OB 數量 1; OB 1
● 時間報警 OB 數量 4; OB 10-13
● 延遲報警 OB 數量 4; OB 20-23
● 喚醒警告 OB 數量 4; OB 32、33、34、35（***小可設置循環時間 = 500 µs）
● 過程報警 OB 數量 4; OB 40-43
● DPV1 報警 OB 的數量 3; OB 55-57
● 等時模式 Ob 數量 3; OB 61-63
● 多值計算 OB 數量 1; OB 60
● 后臺 OB 數量 1; OB 90
● 啟動 OB 數量 3; OB 100-102
● 異步錯誤 OB 數量 9; OB 80-88
● 同步錯誤 OB 數量 2; OB 121、122
嵌套深度
● 每個優先等級 24
● 錯誤 OB 中的附加等級 1
計數器、定時器及其剩磁
S7 計數器
● 數量 2 048
剩磁
— 可調整 是
— 下限 0
— 上限 2 047
— 已預設 Z 0 至 Z 7
計數范圍
— 下限 0
— 上限 999
IEC 計數器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
S7 時間
● 數量 2 048
剩磁
— 可調整 是
— 下限 0
— 上限 2 047
— 已預設 無時間剩余
時間范圍
— 下限 10 ms
— 上限 9 990 s
IEC 計時器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 整個工作和裝載存儲器（附帶緩沖電池）
標記
● 容量，***大值 8 kbyte; 標記范圍的大小
● 存在剩磁 是
● 預設剩磁 MB 0 至 MB 15
● 定時標記數量 8; 在 1 個標記字節中
本地數據
● 可調整，***大值 16 kbyte
● 已預設 8 kbyte
地址范圍
外設地址范圍
● 輸入端 8 kbyte
● 輸出端 8 kbyte
過程映像
● 輸入端，可調整 8 kbyte
● 輸出端，可調整 8 kbyte
● 輸入端，已預設 256 byte
● 輸出端，已預設 256 byte
● 一致性數據，***大值 244 byte
● 在過程映像中持續存取數據 是
分量過程映像
● 分量過程映像數量，***大值 15
數字通道
● 輸入端 65 536
— 集中式 65 536
● 輸出端 65 536
— 集中式 65 536
模擬通道
● 輸入端 4 096
— 集中式 4 096
● 輸出端 4 096
— 集中式 4 096
硬件擴展
擴展支架數量，***大值 21
可連接的 OP 63
多值計算 是; ***多 4 個 CPU（附帶 UR1 或 UR2）
接口模塊
● 插拔式 IM 數量（總計），***大值 6
● 插拔式 IM 460 數量，***大值 6
● 插拔式 IM 463 數量，***大值 4; IM 463-2
DP 主站數量
● 集成 1
● 關于 CP 10; CP 443-5 Extended
● 通過 IM 467 4
● 允許 IM + CP 混合模式 否; IM 467 無法在 PROFINET IO 運行中與擴展型 CP 443-5 或 CP 443-1 一起使用
● 關于接口模塊 1; IF 964-DP
● 插拔式 S5 組件數量（通過中央設備中的適配器箱），***大值 6
IO 控制器數量
● 集成 1
● 關于 CP 4; 在中央控制器中***大值為 4；不同型號的 CP 443-1 無法在 PROFINET IO 運行中混合運行
可運行的 FM 和 CP 數量（建議）
● FM 通過插槽數量和連接數量進行限制
● CP, PtP CP 440： 通過插槽數量進行限制；CP 441： 通過插槽數量或連接數量進行限制
● PROFIBUS 和 Ethernet CP 14; ***多 10 個 CP 可作為 DP 主站和 PROFINET 控制器使用，其中***多 10 個 IM 或 CP 作為 DP 主站和***多 4 個 CP 作為 PROFINET 控制器使用
插槽
● 所需插槽 2
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 可緩沖和同步 是
● 分辨率 1 ms
● 每日偏差（緩存），***大值 1.7 s; 斷開電源
● 每日偏差（不緩存），***大值 8.6 s; 接通電源時
運行時間計數器
● 數量 16
● 數字/數字條 0 至 15
● 值域 SFC 2.3 和 4：0 至 32767 小時（SFC 101）：0 至 2 的 31 次方 - 1 小時
● 間隔尺寸 1 h
● 剩余 是

通過以下方式同步系統中的時間差
● 以太網，***大值 10 ms
● MPI，***大值 200 ms
接口
接口/總線類型 1x MPI/PROFIBUS DP，1x PROFINET（2 個端口），1x PROFIBUS DP（可選插入式）
RS 485 接口數量 1; 組合 MPI / PROFIBUS DP
其他接口數量 1; PROFIBUS DP，帶 IF 964-DP（可選插入式；MLFB：6ES7964-2AA04-0AB0）
1. 接口
接口類型 MPI/PROFIBUS DP
電位隔離 是
物理接口
● RS 485 是
● 接口的輸出電流，***大值 150 mA
協議
● MPI 是
● PROFIBUS DP 主站 是
● PROFIBUS DP 從站 是
MPI
● 連接數量 32; 在支路上安裝一個診斷中繼器，支路上的連接源數量減 1
● 傳輸速率，***大值 12 Mbit/s

PROFIBUS DP 主站
● 連接數量，***大值 16; 在支路上安裝一個診斷中繼器，支路上的連接源數量減 1
● 傳輸速率，***大值 12 Mbit/s
● DP 從站數量，***大值 32

地址范圍
— 輸入端，***大值 2 kbyte
— 輸出端，***大值 2 kbyte
每個 DP 從站的有效數據
— 每個 DP 從站的有效數據，***大值 244 byte
— 輸入端，***大值 244 byte
— 輸出端，***大值 244 byte
— 插槽數，***大值 244
— 每個插槽，***大值 128 byte
PROFIBUS DP 從站
● 連接數量 16
● GSD 文件 http://support.automation.siemens.com/WW/view/zh/113652
● 傳輸速率，***大值 12 Mbit/s
● 自動波特率搜索 否
● 地址范圍，***大值 32; 虛擬插槽
● 每個地址范圍的有效數據，***大值 32 byte
— 一致性，***大值 32 byte

傳輸存儲器
— 輸入端，***大值 1 440 byte; 共享設備中的每個 IO 控制器
— 輸出端，***大值 1 440 byte; 共享設備中的每個 IO 控制器
子模塊
— 數量，***大值 64
— 每個子模塊的有效數據，***大值 1 024 byte
PROFINET CBA
● 非循環傳輸 是
● 循環傳輸 是
開放式 IE 通訊
● 連接數量，***大值 62
● 系統使用的本地端口編號 0, 20, 21, 25, 80, 102, 135, 161, 34962, 34963, 34964, 65532, 65533,65534, 65535
● 保持激活狀態功能，提供支持 是
3. 接口
接口類型 插拔式接口模塊 (IF)
插拔式接口模塊 IF 964-DP (MLFB: 6ES7964-2AA04-0AB0)
電位隔離 是
傳輸速率的自動計算 否
連接源數量 16

項目組態 / 編程 / 同時激活的 SFC 數量 / 標題
— 同時激活的系統功能 (SFC) 數量 / 帶 DPSYC_FR 2; SFC 11；每個接口
— 同時激活的系統功能 (SFC) 數量 / 帶 D_ACT_DP 8; SFC 12；每個接口
— RD_REC 8; SFC 59；每個接口
— WR_REC 8; SFC 58；每個接口
— WR_PARM 8; SFC 55；每個接口
— PARM_MOD 1; SFC 57；每個接口
— WR_DPARM 2; SFC 56；每個接口
— DPNRM_DG 8; SFC 13；每個接口
— RDSYSST 8; SFC 51
— DP_TOPOL 1; SFC 103；每個接口
項目組態 / 編程 / 同時激活的 SFB 數量 / 標題
— RDREC 8; SFB 52；每個接口，但全部外部接口上不超過 32
— WRREC 8; SFB 53；每個接口，但全部外部接口上不超過 32
技術保護
● 用戶程序保護/密碼保護 是
● 模塊加密 是; 配備 S7-Block Privacy
尺寸
寬度 50 mm
高度 290 mm
深度 219 mm
重量
重量，約 900 g
上一次修改： 2022/4/1
