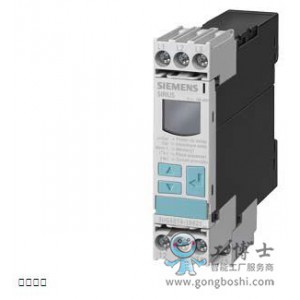

西門子 低壓配電 3UG4615-1CR20 數字監控繼電器
點擊圖片查看原圖
品牌： 西門子
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-03-18 17:34
瀏覽次數： 203
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

數字監控繼電器 用于 3 相電源電壓 可接通的相序 斷相 3 x 160 至 690 V AC 50 至 60 Hz 欠電壓和過電壓 160-690V 滯后 1-20 V 每 0-20 s 出現 Umin 和 Umax 1 W 用于 Umin 1 W 用于 Umax 螺栓型端子連接 的等效產品 3UG3041-1BP50
產品品牌名稱 SIRIUS
產品名稱 可調整的數字式電源監控繼電器
產品的規格 5 項功能
產品類型名稱 3UG4
綜合技術數據
產品功能 相位監控繼電器
顯示方式 LED 不
顯示器規格 LCD
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III
● 污染度 3 時 測定值 690 V
污染程度 3
電壓類型
● 用于監控裝置 AC
● 控制饋電電壓的 AC
抗沖擊電壓能力 測定值 6 kV
防護等級 IP IP20
耐沖擊性 符合 IEC 60068-2-27 正弦半波15g/11ms
抗震強度 符合 IEC 60068-2-6 1 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
機械式使用壽命（轉換周期） 典型 10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型 100 000
熱電流 附帶觸點的開關元件的 ***大值 5 A
參考標示 符合 IEC 81346-2:2009 K
相對的重復精度 1 %
RoHS 指令（日期） 05/01/2012
產品功能
產品功能
● 欠電壓識別 是的
● 過電壓識別 是的
● 相序識別 是的
● 斷相識別 是的
● 不對稱識別 是的; 不可調節，通過監控電壓極限值間接進行
● 過壓識別3相 是的
● 欠電壓識別3相 是的
● 電壓窗口識別3相 是的
● 工作靜止電流原理 可調節的 是的
● 自動復位 是的
控制電路/控制
控制饋電電壓 AC 時
● 50 Hz 時 測定值 160 ... 690 V
● 60 Hz 時 測定值 160 ... 690 V
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值 1
● 終值 1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時
● 初始值 1
● 終值 1
測量電路
可測量的電壓 AC 時 690 ... 160 V
可調節的動作延遲時間
● 在超過或低于極限值時 0.1 ... 20 s
數碼式顯示的***性 +/-1 Digit
精度
相對測量精度 5 %
輔助電路
常閉觸點數量 延遲轉換的 0
常開觸點數量 延遲轉換的 0
轉換器數量 延遲轉換的 2
開關頻率 帶有接觸器3RT2 ***大值 5 000 1/h
主電路
極數 用于主電路 3
電流負載能力 輸出繼電器的 AC-15 時
● 250 V 時 50/60 Hz 時 3 A
● 400 V 時 50/60 Hz 時 3 A
電流負載能力 輸出繼電器的 DC-13 時
● 24 V 時 1 A
● 125 V 時 0.2 A
● 250 V 時 0.1 A
工作電流 在17 V時 ***小值 5 mA
持續電流 輸出端繼電器的DIAZED熔斷器熔絲的 4 A
電磁兼容性
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的 2 kV
● 來自線對地浪涌 符合 IEC 61000-4-5的 2 kV
● 來自導線-導線浪涌 符合 IEC 61000-4-5的 1 kV
電磁場產生的的干擾饋入 按照IEC 61000-4-3的 10 V/m
靜電的放空 按照IEC 61000-4-2 6kV觸點放電 / 8kV排氣
電位隔離
電位隔離
● 入口與出口之間 是的
● 在輸出端之間 是的
● 在電源和其它電流回路之間 是的
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾 是的
電氣連接規格 螺栓連接
可連接的導線截面類型
● 單芯線的 1x (0.5 ... 4 mm2), 2x (0.5 ... 2.5 mm2)
● 細芯線的 帶有電纜末端加工 1x (0.5 ... 2.5 mm2), 2x (0.5 ... 1.5 mm2)
● 在 AWG 導線處 單芯線的 2x (20 ... 14)
● 在 AWG 導線處 多芯線 2x (20 ... 14)
可連接的導線截面
● 單芯線的 0.5 ... 4 mm²
● 細芯線的 帶有電纜末端加工 0.5 ... 2.5 mm²
AWG 號碼 作為已編碼可連接的導線截面
● 單芯線的 20 ... 14
● 多芯線 20 ... 14
擰緊扭矩 螺栓連接時 0.8 ... 1.2 N·m
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 扣接固定
高度 92 mm
寬度 22.5 mm
深度 91 mm
須遵守間距
● 單列式安裝的
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 向下地 0 mm
— 側向地 0 mm
● 到接地部件
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 側向地 0 mm
— 向下地 0 mm
● 到帶電壓部件
— 向前地 0 mm
— 反向地 0 mm
— 向上地 0 mm
— 向下地 0 mm
— 側向地 0 mm
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -40 ... +85 °C
● 運輸期間 -40 ... +85 °C
