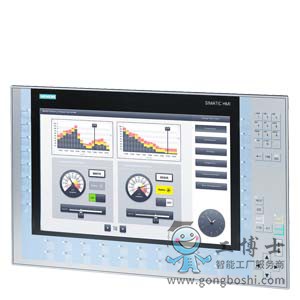

SIMATIC HMI KP1500 Comfort， 精智面板， 按鍵操作， 15” 寬屏 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 項目組態存儲器， WEC 2013， 可項目組態的***低版本 WinCC Comfort V14 SP1 帶 HSP |
| 一般信息 |
| 產品類型標志 |
KP1500 Comfort |
| 顯示 |
| 顯示屏規格 |
TFT |
| 屏幕對角線 |
15.4 in |
| 屏幕寬度 |
331.2 mm |
| 屏幕高度 |
207 mm |
| 顏色數量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平圖像分辨率 |
1 280 pixel |
| ● 垂直圖像分辨率 |
800 pixel |
| 背光燈 |
| ● MTBF 背景照明（溫度為 25 °C 時） |
80 000 h |
| ● 可調節背景照明 |
是; LED，可調光 |
| 操作元件 |
| 鍵盤字體 |
| ● 功能按鍵 |
|
| — 功能按鍵數量 |
36 |
| — 帶 LED 的功能按鍵數量 |
36 |
| ● 帶有 LED 的按鍵 |
是 |
| ● 系統按鍵 |
是 |
| ● 數字鍵盤 |
是 |
| ● 字母數字鍵盤 |
是 |
| 觸摸屏 |
| ● 觸摸屏規格 |
否; 無 |
| 過程操作擴展 |
| ● DP 直接 LED（LED 作為 S7 輸出外設） |
|
| — F1...Fx |
36 |
| ● 直接按鍵（按鍵作為 S7 輸入外圍設備） |
|
| — F1...Fx |
36 |
| 安裝方式/安裝 |
| 安裝位置 |
垂直 |
| 可以垂直安裝（縱向格式） |
否 |
| 可以橫向安裝（橫向格式） |
是 |
| 無外部通風時的***大允許傾斜角度 |
35° |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流（額定值） |
1.7 A |
| 接通電流脈沖 I²t |
0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 |
41 W |
| 處理器 |
| 處理器類型 |
X86 |
| 存儲器 |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
24 Mbyte |
| 輸出類型 |
| Info LED |
否 |
| 電源 LED |
否 |
| Error LED |
否 |
| 聲音 |
|
| ● 蜂鳴器 |
否 |
| ● 揚聲器 |
是 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 軟件時鐘 |
是 |
| ● 緩存 |
是; 緩沖持續時間典型值為 6 周 |
| ● 可同步 |
是 |
| 接口 |
| 工業以太網接口數量 |
2; 2 個端口（交換機）+ 獨立端口 |
| RS 485 接口數量 |
1; RS 422 / 485 接口組合 |
| RS 422 接口數量 |
0 |
| RS 232 接口數量 |
0 |
| USB 接口數量 |
2; USB 2.0 |
| 20 mA 接口數量 (TTY) |
0 |
| 并行接口數量 |
0 |
| 其他接口數量 |
0 |
| SD 卡插槽數量 |
2 |
| 帶軟件接口 |
否 |
| 工業以太網 |
| ● 工業以太網狀態 LED |
3 |
| ● 集成開關的端口數量 |
2 |
| 協議 |
| PROFINET |
是 |
| PROFINET IO 支持的協議 |
是 |
| IRT |
是 |
| PROFIBUS |
是 |
| 支持 EtherNet/IP 協議 |
是 |
| MPI |
是 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| ● DHCP |
是 |
| ● SNMP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 網絡屬性 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● HTML |
是 |
| ● XML |
是 |
| ● CSS |
是 |
| ● Active X |
是 |
| ● JavaScript |
是 |
| ● Java VM |
否 |
| 冗余模式 |
| 氣液冗余 |
| — MRP |
是 |
| 其他協議 |
| ● CAN |
否 |
| ● MODBUS |
是 |
| 報警/診斷/狀態信息 |
| 診斷 |
| ● 診斷信息可讀 |
是; S7 控制器 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是 |
| ● 極限值等級 B 適用于居民區中的應用 |
否 |
| 防護等級和防護類別 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括類型 4，正面 |
是 |
| ● 包括類型 4x 正面 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| cULus |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| 在防爆區域使用 |
| ● ATEX 區域 2 |
是 |
| ● ATEX 區域 22 |
是 |
| ● IECEx 2 區 |
是 |
| ● IECEx 22 區 |
是 |
| ● cULus I 類 1 區 |
否 |
| ● cULus I 類 2 區，2 級 |
是; 在設備銘牌上壓印時 |
| ● cULus II 類 2 級 |
否; 準備中 |
| ● FM I 類 2 級 |
是; 在設備銘牌上壓印時 |
| ● FM II 類 2 級 |
否; 準備中 |
