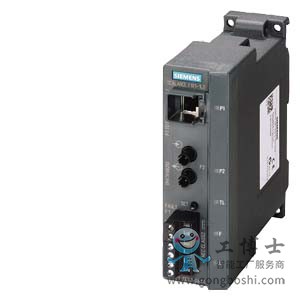

SCALANCE X101-1LD IE 非管理型媒介轉換器 1個 10/100 Mbit/s RJ45 端口， 1x 100 Mbit/s Single-Mode BFOC， LED 診斷，錯誤信號 觸點含設置按鈕， 冗余電源， 符合 PROFINET 的固定護套， 手冊可供下載 Linux。 |
| 傳輸率 |
| 傳輸率 |
100 Mbit/s |
| 接口 |
| 電氣/光學連接數量 / 用于網絡組件和終端設備 / ***大值 |
2 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| ● 適用于冗余電源 |
1 |
| 電氣連接規格 |
|
| ● 用于網絡組件和終端設備 |
RJ45 端口 |
| ● 用于信號觸點 |
2 針端子板 |
| ● 適用于電源 |
4 針端子板 |
| 光學連接數量 |
|
| ● 用于光纖 / 100 Mbit/s 時 |
1 |
| 光學連接方式 |
|
| ● 用于光纖 / 100 Mbit/s 時 |
ST/BFOC 端口 |
| 可耦合的光學功率參考 1 mW |
|
| ● 變換器輸出端 / ***小值 |
-5 dB |
| ● 變換器輸出端 / ***大值 |
0 dB |
| ● 接收器輸入端 / ***大值 |
0 dB |
| 光學靈敏度參考 1 mW / 接收器輸入端 / ***小值 |
-35 dB |
| 阻尼量 / 光纖傳輸距離 / ***低要求 |
0 dB |
| 作用范圍 / 光學接口上 / 視使用的光纖而定 |
0 ... 26 km |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 供電電壓 |
|
| ● 外部 |
24 V |
| ● 外部 |
18 ... 32 V |
| 電壓類型 / 電源電壓 |
DC |
| 產品組件 / 電源輸入端上的保險絲 |
是 |
| 保險絲規格 / 電源電壓輸入端上 |
0.5 A / 60 V |
| 消耗電流 |
|
| ● ***大值 |
0.12 A |
| 損耗功率 [W] |
|
| ● DC 時 / 24 V 時 |
3 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-10 ... +60 °C |
| ● 存放期間 |
-40 ... +80 °C |
| ● 運輸期間 |
-40 ... +80 °C |
| 相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP30 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
124 mm |
| 凈重 |
0.55 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● S7-300 異型導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 |
否 |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) |
否 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 FM |
FM3611: Class 1, Divison 2, Group A, B, C, D / T.., Class 1, Zone 2,Group IIC, T.. |
| ● 針對安全性 / CSA 和 UL |
UL 60950-1，CSA C22.2 編號 60950-1 |
| ● 適用于干擾發射 |
EN 61000-6-4:2001 |
| ● 適用于抗干擾性 |
EN 61000-6-4:2001 |
| 資格證明 |
EN 61000-6-2:2001, EN 61000-6-4:2001 |
| ● CE標識 |
是 |
| ● C-Tick |
是 |
| ● KC 許可 |
是 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
是 |
| ● Det Norske Veritas (DNV) |
是 |
| ● Germanischer Lloyd (GL) |
是 |
| ● Lloyds Register of Shipping (LRS) |
是 |
| ● Nippon Kaiji Kyokai (NK) |
是 |
| ● Polski Rejestr Statkow (PRS) |
否 |
| 平均故障間隔時間 (MTBF) |
134 y |
| 標準，規格，許可 / 危險環境 |
| 標準 / 適用于防爆區 |
EN 600079-15 II 3 G EEx nA II T.. KEMA 06 ATEX 0021 X |
| ● CSA 和 UL |
UL 1604 和 UL 2279-15（危險場所），1 類 / 2 級 / A、B、C、D 組 /T..，1類/ 2 區 / IIC 組 / T.. |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
| 更多信息 / 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁：工業通信 |
http://www.siemens.com/simatic-net |
| ● 至網頁： Industry Mall |
https://mall.industry.siemens.com |
| ● 至網頁： 信息和下載中心 |
http://www.siemens.com/industry/infocenter |
| ● 至網頁：圖片數據庫 |
http://automation.siemens.com/bilddb |
| ● 至網頁： CAx 下載管理器 |
http://www.siemens.com/cax |
| ● 至網頁： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西門子為其產品及解決方案提供工業安全功能，以支持工廠、解決方案、機器、設備和/或網絡的安全運行。這些功能是整個工業安全機制的重要組成部分。 有鑒于此，西門子不斷對產品和解決方案進行開發和完善。西門子強烈建議您定期了解產品更新和升級信息。 此外，要確保西門子產品和解決方案的安全操作，還須采取適當的預防措施（例如：設備單元保護機制），并將每個組件納入**且全面的工業安全保護機制中。可能使用的所有第三方產品須一并考慮。更多有關工業安全的信息，請訪問http://www.siemens.com/industrialsecurity。 要及時了解有關產品的更新和升級信息，請訂閱相關產品的時事通訊。更多相關信息，請訪問 http://support.automation.siemens.com。(V3.4) |
