| 概述 | |
| 注意事項 | LABS釋放——符合測試規范VW PV 3.10.7:2005-0 |
| 接線時，請確保CAPAROC模塊未因拉力脫落。模塊須緊密相鄰。 | |

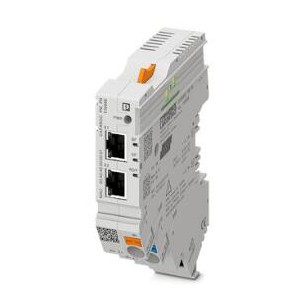

| 產品類型 | 設備斷路器 |
| 產品系列 | CAPAROC |
| 插槽數目 | 4 |
| 絕緣特性 | |
| 保護等級 | III |
| 污染等級 | 2 |
| 概述 | |
| 工作電壓 | 10 V DC ... 30 V DC |
| 額定電壓 | 12 V DC |
| 24 V DC | |
| 標稱工作電流IN | 45 A DC (總電流入口) |
| 額定過電壓 | 0.5 kV |
| 分斷方法 | E (電子) |
| 反饋電阻 | ***大 35 V DC |
| 介電強度 | 35 V DC (負載電路) |
| 效率 | > 99 % |
| 閉路電流 I0 | 典型值 85 mA (24 V時無負載) |
| 功耗 | 典型值 2 W (24 V時無負載) |
| < 3.6 W (40 A時) | |
| 溫度衰減 | 45 A (在 35°C時的總電流) |
| 40 A (40°C時的總電流) | |
| 15 A (50 C時的總電流) | |
| MTBF (IEC 61709, SN 29500) | 3985174.15 h (25 °C、21 %負載時) |
| 1760834.9 h (40 °C，34.25 %負載時) | |
| 601892.76 h (在35 °C下，100 %負載時) | |
| 電壓壓降 | 0.048 V (40 A時) |
| 主電路IN+ | |
| 連接方式 | 直插式連接 |
| 剝線長度 | 18 mm |
| 可連接導向橫截面 AWG | 20 ... 8 |
| 柔性導線橫截面，帶套管，帶塑料絕緣套管 | 0.5 mm² ... 16 mm² |
| 柔性導線橫截面，帶不含絕緣套管的冷壓頭 | 0.5 mm² ... 16 mm² |
| 主電路IN- | |
| 連接方式 | 直插式連接 |
| 剝線長度 | 18 mm |
| 可連接導向橫截面 AWG | 20 ... 8 |
| 柔性導線橫截面，帶套管，帶塑料絕緣套管 | 0.5 mm² ... 16 mm² |
| 柔性導線橫截面，帶不含絕緣套管的冷壓頭 | 0.5 mm² ... 16 mm² |
| 系統通信 | |
| 連接方式 | 直插式連接 |
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.2 mm² ... 1.5 mm² |
| 可連接導向橫截面 AWG | 24 ... 16 |
| 柔性導線橫截面，帶套管，帶塑料絕緣套管 | 0.2 mm² ... 0.75 mm² |
| 柔性導線橫截面，帶不含絕緣套管的冷壓頭 | 0.2 mm² ... 1.5 mm² |
| PROFINET | |
| ***大系統擴展 | ≤ 16 (模塊) |
| 接口類型 | Ethernet |
| 號碼 | 2 |
| 傳輸速度 | 100 Mbps (符合PROFINET標準) |
| 傳輸原理 | 以太網RJ45雙絞線 |
| 支持的協議 | PROFINET |
| PROFINET | |
| 設備功能 | PROFINET-IO設備 |
| 規范 | PROFINET-IO RT/IRT, Spec. 2.x |
| Conformance Class | Conformance-Class C |
| 冗余 | MRP (Media Redundancy Protocol) |
| 連接 X1 LED綠燈 | 閃爍 (連接) |
| 連接 X1 LED黃燈 | 閃爍 (流量) |
| 連接 X2 LED綠燈 | 閃爍 (連接) |
| 連接 X2 LED黃燈 | 閃爍 (流量) |
| PROFINET總線故障 (BF) LED紅燈 | 閃爍 (連接狀態不可用) |
| 閃爍 (連接狀態正常，與PROFINET控制器之間沒有通信連接) | |
| 關 (與PROFINET控制器之間建立有效通信連接) | |
| PROFINET群組錯誤 (SF) LED紅燈 | 閃爍 (PROFINET錯誤) |
| 關 (無PROFINET錯誤) | |
| PROFINET準備就緒 (RDY) LED綠燈 | 閃爍 (操作正確) |
| 閃爍 (等待應用程序啟動) | |
| 關 (操作不正確) | |
| 電源 (PWR) LED綠燈 | 閃爍 (供電電壓) |
| 電源 (PWR) LED紅燈 | 閃爍 (額定范圍外的電源電壓) |
| 尺寸圖 | |
| 寬度 | 24.8 mm |
| 高度 | 132.4 mm |
| 深度 | 111.3 mm (7.5 mm（含DIN導軌）) |
| 顏色 | 淺灰色 RAL 7035 |
| 標識材料 | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| 阻燃等級，符合UL 94 | V-0 |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -30 °C ... 50 °C |
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 海拔 | ≤ 4000 m (平均海拔（標準海拔零點以上）) |
| 濕度測定 | 96 h, 95 % RH, 40 °C |
| 沖擊力（運行） | 30g (11 ms周期，半正弦沖擊脈沖，符合IEC 60068-2-27標準) |
| 25g (持續6 ms，符合IEC 60068-2-27標準的半正弦沖擊脈沖，持續沖擊) | |
| 振動（操作） | 5g (10 ... 150 Hz/10次/軸/X、Y、Z) |
| UL認證 | |
| 標識 | UL/C-UL Listed UL 508 |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| 標準/規格 | EN 61000-6-2 |
| 標準/規格 | EN 61000-6-3 |
| 標準/規格 | EN 60068-2-78 |
| 標準/規格 | EN 50178 |
| 標準/規格 | EN 60068-2-6 |
| 標準/規格 | EN 60068-2-27 |
| 安裝類型 | 可插接在CAPAROC CR…匯流條上 |
| 訂貨號 | 1110986 |
| 包裝單位 | 1 pc |
| ***小訂貨量 | 1 pc |
| 銷售關鍵代碼 | CLA231 |
| 產品關鍵代碼 | CLA231 |
| GTIN | 4063151020071 |
| 單件重量（含包裝） | 178.05 g |
| 單件重量（不含包裝） | 141.3 g |
| 原產地 | DE |
