網絡類型

星形網絡

額定輸入電壓范圍

100 V AC ... 240 V AC

輸入電壓范圍

100 V AC ... 240 V AC -15 % ... +10 %

接通電壓

> 75 V AC

關閉電壓

< 70 V AC

***大介電強度

300 V AC 15 s

國家電網典型電壓

120 V AC

230 V AC

電源電壓的電壓類型

AC/DC

沖擊電涌電流

≤ 25 A (典型)

沖擊電流積分 (I²t)

< 0.5 A²s

電涌電流限值

典型值 25 A (1 ms后)

AC頻率范圍

50 Hz ... 60 Hz ±10 %

電網緩沖時間

典型值 15 ms (120 V AC)

典型值 20 ms (230 V AC)

電耗量

3.1 A (100 V AC)

2.4 A (120 V AC)

1.3 A (230 V AC)

1.4 A (240 V AC)

額定功耗

285 VA

保護電路

瞬態電涌保護; 壓敏電阻

功率因數（cos phi）

0.93

典型響應時間

< 1 s

輸入熔斷器

6.3 A (內置（設備保護）)

推薦使用的輸入保護斷路器

6 A ... 16 A (特性B、C、D、K)

PE放電電流

< 3.5 mA

功率因素

> 0.9 (120 V AC)

> 0.9 (230 V AC)

額定輸入電壓范圍

110 V DC ... 250 V DC

輸入電壓范圍

110 V DC ... 250 V DC -10 % ... +10 %

接通電壓

≥ 95 V DC

關閉電壓

< 70 V DC

電源電壓的電壓類型

AC/DC

電網緩沖時間

> 15 ms (230 V AC)

電耗量

2.5 A (110 V DC)

1.1 A (250 V DC)

效率

> 91 % (230V AC和額定值)

輸出特性

U/I with dynamic load reserve

額定輸出電壓

24 V DC ±1 %

輸出電壓（U_Set）的設置范圍

24 V DC ... 28 V DC (恒定容量)

額定輸出電流（I_N）

10 A

Dynamic Boost (I_Dyn.Boost)

15 A (5 s)

衰減

> 60 °C ... 70 °C (2.5 % / K)

反饋電壓電阻

≤ 35 V DC

輸出端處的過電壓保護 (OVP)

≤ 30 V DC

控制偏差

< 1 % (負載的變化，靜態10 % ... 90 %)

< 3 % (動態負載變化10 % ... 90 %，10 Hz)

< 0.1 % (輸入電壓的變化范圍為±10 %)

殘波

< 10 mV_SS (額定值)

防短路保護

是

防空轉

是

輸出功率

240 W

360 W

大空轉功耗

< 5.1 W (230 V)

大額定負載功率損耗

< 25 W

上升時間

≤ 12 ms (U_OUT (10 % ... 90 %))

并連

是，用于冗余和增加容量

串連

是

***大切換電壓

30 V AC/DC

連續負載電流

100 mA

連接方式

直插式連接

剛性導線小橫截面

0.2 mm²

剛性導線大橫截面

4 mm²

柔性導小橫截面

0.2 mm²

柔性導線大橫截面

2.5 mm²

小導線橫截面AWG

24

大導線橫截面AWG

12

剝線長度

10 mm

連接方式

直插式連接

剛性導線小橫截面

0.2 mm²

剛性導線大橫截面

4 mm²

柔性導線小橫截面

0.2 mm²

柔性導線大橫截面

2.5 mm²

小導線橫截面AWG

24

大導線橫截面AWG

12

剝線長度

8 mm

連接方式

直插式連接

剛性導線小橫截面

0.2 mm²

剛性導線大橫截面

1.5 mm²

柔性導線小橫截面

0.2 mm²

柔性導線大橫截面

1.5 mm²

小導線橫截面AWG

24

大導線橫截面AWG

16

剝線長度

8 mm

信號類型

LED

遙信報警觸點

信號分配

DC OK

狀態顯示

LED

顏色

綠色

相數

1.00

絕緣電壓輸入／輸出

3 kV AC (類型測試)

1.5 kV AC (常規測試)

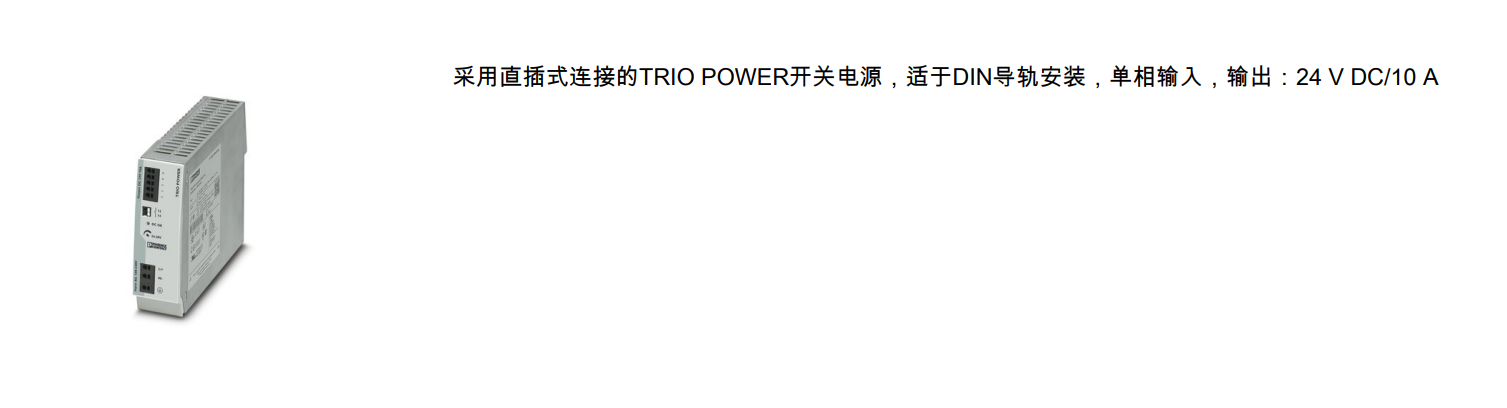

產品類型

電源

TRIO POWER

MTBF (IEC 61709, SN 29500)

> 1800000 h (25 °C)

> 1000000 h (40 °C)

> 480000 h (60 °C)

保護等級

I (在關閉的控制柜中)

污染等級

2

寬度

42 mm

高度

130 mm

深度

160 mm

左側/右側安裝距離

0 mm / 0 mm

頂部/底部安裝距離

50 mm / 50 mm

安裝類型

DIN導軌安裝

組裝說明

可并排安裝：水平間距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直間距50 mm

安裝位置

水平DIN導軌NS35，EN60715

帶保護涂層

否

阻燃等級符合UL 94標準（殼體/接線端子）

V0

外殼材料

金屬

外殼類型

鋁 (AlMg3)

蓋罩型號

聚碳酸酯

保護等級

IP20

環境溫度（運行）

-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

環境溫度（存放/運輸）

-40 °C ... 85 °C

環境溫度（調試類型測試）

-25 °C

大高度

≤ 5000 m (> 2000 m，衰減: 10 %/1000 m)

氣候等級

3K3（符合EN 60721標準）

允許的大相對濕度（操作）

≤ 95 % (25°C時，無冷凝)

電擊

18 ms，30g，在每個空間方向（符合IEC 60068-2-27）

振動（操作）

< 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

15 Hz ... 150 Hz, 4g, 90 min.
