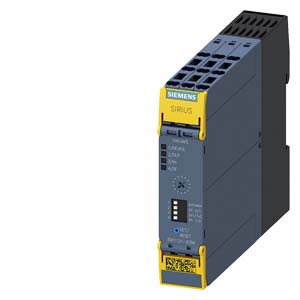

SIRIUS 安全開關設備 輸出擴展 4RO 帶繼電器使能電路 4 個常開觸點以及 繼電器信號電路 1 個常閉觸點 Us = 24 V DC 籠卡式連接（直插式） |
| 產品品牌名稱 |
SIRIUS |
| 產品類別 |
安全繼電器 |
| 產品名稱 |
輸出擴展 |
| 產品的規格 |
繼電器使能電路 |
| 綜合技術數據 |
| 防護等級 IP 外殼的 |
IP20 |
| 防電擊接觸保護 |
防直接接觸保護 |
| 絕緣電壓 測定值 |
300 V |
| 環境溫度 |
|
| ● 存放期間 |
-40 ... +80 °C |
| ● 運行期間 |
-25 ... +60 °C |
| 氣壓 按照SN 31205 |
900 ... 1 060 hPa |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 安裝高度 高度超出水平面以上 ***大值 |
4 000 m; 降額請參閱產品通知 109792701 |
| 抗震強度 符合 IEC 60068-2-6 |
5 ... 500 Hz: 0.75 mm |
| 耐沖擊性 |
10g / 11 ms |
| 抗沖擊電壓能力 測定值 |
4 000 V |
| EMC 干擾發射 |
IEC 60947-5-1, IEC 61000 |
| 相對于 EMC 的安裝環境 |
本產品適用于 B 級環境，并且也可以在家居環境中使用。 |
| 過壓類別 |
3 |
| 污染程度 |
3 |
| 參考標示 符合 DIN EN 61346-2 |
F |
| 參考標示 符合 IEC 81346-2:2009 |
F |
| 損耗功率 [W] ***大值 |
2.5 W |
| 安全完整性等級 (SIL) 符合 IEC 62061 的 |
3 |
| 安全完整性等級 (SIL) 符合 IEC 61508 |
3 |
| 績效水平(PL) 符合 ISO 13849-1 |
e |
| 類別 按照 EN ISO 13849-1 |
4 |
| 每小時發生引起危險的停機故障概率(PFHD) 需求率較高 符合 EN 62061 |
0.0000000017 1/h |
| 平均要求失效率 (PFDavg) 低需求率時 符合 IEC 61508 |
0.000001 |
| T1 值 用于檢測試驗間隔時間或使用時間 符合 IEC 61508 |
20 a |
| 硬件故障公差 符合 IEC 61508 |
1 |
| 安全設備類型 按照 IEC 61508-2 |
類型 A |
| 輸入/ 輸出 |
| 輸出端數量 作為帶觸點的開關元件 |
|
| ● 作為常閉觸點 |
|
| — 用于報警功能 延遲轉換的 |
0 |
| — 用于反饋電路 無延遲轉換的 |
1 |
| — 安全型 無延遲轉換的 |
0 |
| — 安全型 延遲轉換的 |
0 |
| ● 作為常開觸點 |
|
| — 用于報警功能 無延遲轉換的 |
0 |
| — 用于報警功能 延遲轉換的 |
0 |
| — 安全型 無延遲轉換的 |
4 |
| — 安全型 延遲轉換的 |
0 |
| 輸出端數量 作為無觸點的半導體開關元件 |
|
| ● 用于報警功能 |
|
| — 延遲轉換的 |
0 |
| 停止類別 按照DIN EN 60204-1 |
0 |
| 電氣連接規格 插座 |
否 |
| 開關頻率 ***大值 |
360 1/h |
| 電流通斷能力 繼電器輸出端常開觸點的 |
|
| ● DC-13 時 |
|
| — 24 V 時 |
5 A |
| — 115 V時 |
0.2 A |
| — 230 V時 |
0.1 A |
| ● AC-15 時 |
|
| — 24 V 時 |
5 A |
| — 115 V時 |
5 A |
| — 230 V時 |
5 A |
| 熱電流 附帶觸點的開關元件的 ***大值 |
5 A |
| 總電流 ***大值 |
12 A |
| 工作電流 在17 V時 ***小值 |
5 mA |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 熔斷體規格 用于繼電器輸出端常開觸點的短路保護 需要 |
gL/gG：6 A 或 A 型 LS 開關：3 A 或 B 型 LS 開關：2 A 或 C 型 LS 開關： 1A |
| 接通時間 當自動起動時 |
|
| ● 典型 |
15 ms |
| ● DC 時 ***大值 |
30 ms |
| 接通時間 當自動起動時 在電網停電之后 |
|
| ● 典型 |
15 ms |
| ● ***大值 |
30 ms |
| 返回延遲時間 在電網停電時 |
|
| ● 典型 |
10 ms |
| ● ***大值 |
15 ms |
| 重啟待機時間 在電網停電之后 典型 |
0.015 s |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
DC |
| 控制饋電電壓 |
|
| ● DC 時 |
|
| — 測定值 |
24 V |
| 工作區要素控制饋電電壓測定值 電磁線圈的 |
|
| ● DC 時 |
0.8 ... 1.2 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 須遵守間距 到接地部件 側向地 |
5 mm |
| 須遵守間距 單列式安裝的 側向地 |
0 mm |
| 緊固類型 |
螺栓和扣接固定 |
| 寬度 |
22.5 mm |
| 高度 |
100 mm |
| 深度 |
121.6 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
彈簧型端子（直插） |
| 可連接的導線截面類型 |
