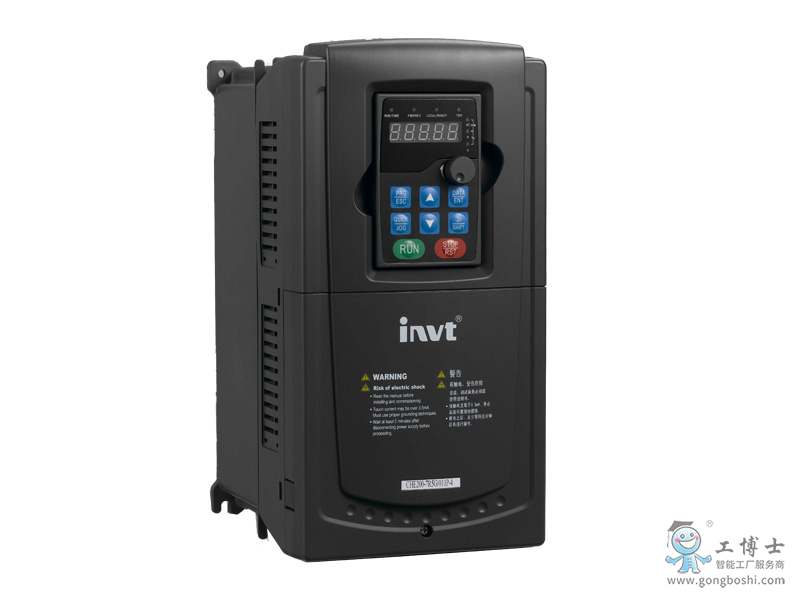

GD35-5R5G-4 5.5kW 英威騰變頻器，英威騰變頻器官網，英威騰官網
點擊圖片查看原圖
品牌： 英威騰
系列： Goodrive35系列
型號： GD35-5R5G-4
功率： 5.5kW
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-11-20 10:49
瀏覽次數： 226
詢價
店鋪基本資料信息

 產品詳細說明

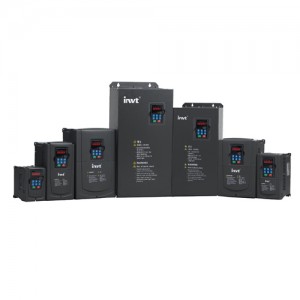

Goodrive35系列高性能閉環矢量變頻器
Goodrive35變頻器源自新一代GD300變頻器，具有高控制精度、高啟動轉矩、高調速比及快速響應的閉環控制性能，還具有具有主軸定位、簡易伺服功能，控制精度達到1個脈沖，在部分場合可替代伺服驅動器，為客戶實現成本優化。

適用于機床、紡織機械、包裝機械、造紙、張力控制等行業，以及需要高性能閉環矢量控制的其他工業應用場合。

產品特點
● 全驅全能
可驅動各類電機：高速電機和電主軸、變頻電機、交流伺服電機、各種同步電機、普通異步電機；
完善的電機參數自學習功能，可進行旋轉和靜止的全面電機參數自學習，并有自學習保護功能：
旋轉自學習：須脫開負載學習，適用控制精度要求較高的場合；
靜止自學習：適用于電機無法脫開負載的場合，避免設備安裝后無法旋轉自學習的尷尬；
● 閉環矢量控制
更強大的電機轉矩、速度、位置控制能力：
特性指標 Goodrive35
位置控制精度 ±1脈沖
更高調速范圍 閉環矢量1:1000
更高穩速精度 閉環矢量：±0.02%
更短控制轉矩響應時間 閉環矢量：<10ms
更高轉矩控制精度 閉環矢量：轉矩控制精度5%
更低啟動頻率/更高起動轉矩 閉環矢量：0Hz/200%
優良的弱磁控制能力 快速加減速
● 簡易伺服控制能力
脈沖給定：任意位置定位控制、速度方向控制；
具有伺服驅動的部分特性；
● TV SD可靠質保
獲得TV SD認證，擁有國內同行業更強的產品質量保證能力；
● 機床專用功能
給定方式：模擬量0~10V/0~20mA、-10V~+10V、差分脈沖方向、多段速；
主軸準停：內置7個分度和4個零位；
回零檢測：種：外接零位檢測開關；第二種：編碼器Z相輸入；
參考點檢測：可選端子功能用于檢測1個位置參考點；
伺服控制：脈沖給定任意位置定位控制、速度方向控制；
速度/位置模式切換：采用專用端子控制；
編碼器：支持5V及12V增量式ABZ編碼器及伺服專用省線式ABZ UVW編碼器；zui大頻率<300KHz；
定位性能： 支持Z脈沖及光電開關定位，定位準確無超調；
傳動比設置：可設置主軸傳動比；
● 友好的用戶界面
高性能鍵盤；
上位機監控軟件。

規格參數
功能描述 規格指標
輸入 輸入電壓（V） AC 3PH 380V(-15%)~440V(+10%)額定電壓：380V
AC 3PH 520V(-15%)~690V(+10%)額定電壓：660V
輸入頻率（Hz） 50Hz/60Hz，允許范圍47～63Hz
輸出 輸出電壓（V） 0～輸入電壓
輸出頻率（Hz） 0～400Hz
技術控制性能 控制方式 空間電壓矢量控制模式，無PG 矢量控制模式，有PG 矢量控
制模式
電機類型 異步電機、永磁同步電機
調速比 異步機1：200（SVC），同步機1：20（SVC），1:1000（VC）
速度控制精度 ±0.2%（無PG矢量控制），±0.02%（有PG矢量控制）
速度波動 ±0.3%（無PG矢量控制）
轉矩響應 <20ms（無PG矢量控制），<10ms（有PG矢量控制）
轉矩控制精度 10%（無PG矢量控制），5%（有PG矢量控制）
啟動轉矩 異步電機：0.25Hz/150%（無PG矢量控制）
永磁同步電機：2.5Hz/150%（無PG矢量控制）
0Hz/200%（有PG矢量控制）
過載能力 150%額定電流60s；
180%額定電流10s；
200%額定電流1s。
運行控制性能 頻率設定方式 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡
易PLC設定、PID設定、MODBUS通訊設定、PROFIBUS通
訊設定等。
自動電壓調整功能 當電網電壓變化時，能自動保持輸出電壓恒定
故障保護功能 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、
過載等保護功能
轉速追蹤再啟動功能 實現對旋轉中的電機的無沖擊平滑起動
注意：4kW（含）以上具有該功能。
外圍接口 端子模擬量輸入分辯率 不大于20mV
端子開關量輸入分辯率 不大于2ms
模擬輸入 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V
模擬輸出 2路（AO1、AO2）0~10V /0~20mA
數字輸入 8路普通輸入，zui大頻率1kHz，內部阻抗：3.3kΩ；
1路高速輸入，zui大頻率50kHz
數字輸出 1路高速脈沖輸出，zui大頻率50kHz；
1路Y端子開路集電極輸出
繼電器輸出 兩路可編程繼電器輸出
RO1A常開，RO1B常閉，RO1C公共端
RO2A常開，RO2B常閉，RO2C公共端
觸點容量：3A/AC250V，1A/DC30V
機床專用功能 主軸準停 適用于主軸定位操作和控制時序
內置7 個分度及4 個零位
位置參考點 支持外接零位檢測開關定位
  支持編碼器Z 相定位
伺服控制 脈沖串給定：任意位置定位控制
分頻輸出 編碼器脈沖分頻輸出（H1、H2 型變頻器）
速度/位置模式 支持端子切換
編碼器 C1 型變頻器支持100kHz，D1 型變頻器支持500kHz，H1 型
變頻器支持300kHz，H2 型變頻器支持400kHz，
定位性能 支持Z 脈沖及光電開關定位，定位準確無超調
其它 安裝方式 支持壁掛式、落地式、法蘭式安裝三種方式
運行環境溫度 -10~50℃，40℃以上降額使用
平均無故障時間 2年（25度環境溫度）
防護等級 IP20
冷卻方式 強制風冷
制動單元 380V 30kW（含）以下內置，380V 37kW（含）以上選配外置
660V選配外置
EMC濾波器 380V內置C3濾波器：滿足IEC61800-3 C3等級要求
660V無內置C3濾波器
可選配外置濾波器：滿足IEC61800-3 C2等級要求
