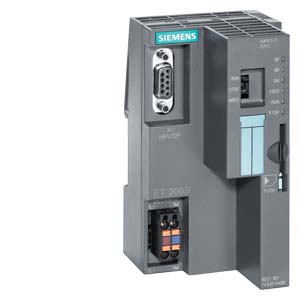

西門子ET200S 6ES7151-7AA21-0AB0 CPU模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： CPU模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-11-03 15:56
瀏覽次數： 185
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC DP，IM151-7 CPU 針對 ET200S，128 KB 主存儲器 集成有 PROFIBUS-DP 接口 （9 極 Sub-D 插口） 作為 DP 從站，不帶電池 需要有 SIMATIC MMC
一般信息
硬件功能狀態 01
固件版本 V3.3
產品功能
● 時鐘同步模式 否
附帶程序包的
● 工程系統 從 Step 7 V5.5 + SP1 或從 V5.2 + SP1 + HSP 219 或從 Step 7 TIA Portal V11 起
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是; 防止損毀
電源導線的外部保險裝置（推薦） ***小值 2 A
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
輸入電流
接通電流，典型值 1.8 A
I²t 0.09 A²·s
來自電源電壓 1L+，***大值 320 mA; 410 mA 附帶 DP 主站模塊
輸出電流
用于背板總線 (DC 5 V)，***大值 700 mA
功率損失
功率損失，典型值 4.2 W
存儲器
工作存儲器
● 集成 128 kbyte
● 可擴展 否
裝載存儲器
● 插拔式 (MMC) 是
● 插拔式 (MMC)，***大值 8 Mbyte
● MMC 上的數據管理（在上一次編程后），***小值 10 y
緩沖
● 存在 是; 通過 SIMATIC 微型存儲卡擔保（免維護）
CPU-處理時間
對于位運算，典型值 0.06 µs
對于字運算，典型值 0.12 µs
對于定點運算，典型值 0.16 µs
對于浮點運算，典型值 0.59 µs
CPU-組件
組件數量（總計） 1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。
DB
● 數量，***大值 1 024; 數字條：1 至 16000
● 容量，***大值 64 kbyte
FB
● 數量，***大值 1 024; 數字條：0 至 7999
● 容量，***大值 64 kbyte
FC
● 數量，***大值 1 024; 數字條：0 至 7999
● 容量，***大值 64 kbyte
OB
● 數量，***大值 參見操作列表 S7-300
● 容量，***大值 64 kbyte
● 可用循環 OB 數量 1; OB 1
● 時間報警 OB 數量 1; OB 10
● 延遲報警 OB 數量 2; OB 20, 21
● 喚醒警告 OB 數量 4; OB 32、33、34、35
● 過程報警 OB 數量 1; OB 40
● DPV1 報警 OB 的數量 3; OB 55、56、57
● 啟動 OB 數量 1; OB 100
● 異步錯誤 OB 數量 6; OB 80、82、83（只用于集中式 IO，不用于 DP）85、86、87
● 同步錯誤 OB 數量 2; OB 121、122
嵌套深度
● 每個優先等級 16
● 錯誤 OB 中的附加等級 4
計數器、定時器及其剩磁
S7 計數器
● 數量 256
剩磁
— 可調整 是
— 下限 0
— 上限 255
— 已預設 Z 0 至 Z 7
計數范圍
— 下限 0
— 上限 999
IEC 計數器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
S7 時間
● 數量 256
剩磁
— 可調整 是
— 下限 0
— 上限 255
— 已預設 無剩余
時間范圍
— 下限 10 ms
— 上限 9 990 s
IEC 計時器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 64 kbyte
標記
● 容量，***大值 256 byte
● 存在剩磁 是; MB 0 至 MB 255
● 預設剩磁 MB 0 至 MB 15
● 定時標記數量 8; 1 個標記字節
數據組件
● 可調整剩磁 是; 在 DB 中不保持特征
● 預設剩磁 是
本地數據
● 每個優先等級，***大值 32 kbyte; 每個塊***大 2048 字節
地址范圍
外設地址范圍
● 輸入端 2 048 byte
● 輸出端 2 048 byte
分布式
— 輸入端 2 048 byte
— 輸出端 2 048 byte
過程映像
● 輸入端 2 048 byte
● 輸出端 2 048 byte
● 輸入端，可調整 2 048 byte
● 輸出端，可調整 2 048 byte
● 輸入端，已預設 128 byte
● 輸出端，已預設 128 byte
數字通道
● 輸入端 16 336
— 集中式 496
● 輸出端 16 336
— 集中式 496
模擬通道
● 輸入端 1 021
— 集中式 124
● 輸出端 1 021
— 集中式 124
硬件擴展
每個系統的組件數量，***大值 63; 中心
導軌
● 可安裝型軌的數量 1
● 型軌的***大長度 站點寬度： ≤ 1 m 或 < 2 m
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 可緩沖和同步 是
● 緩沖持續時間 6 wk; 當環境溫度為 40°C 時，典型值
● 每日偏差，***大值 10 s; 典型值：2 s
● 接通電源后時鐘的顯示 在斷開電源后，時鐘仍繼續運行
● 緩沖后的時鐘顯示 在斷開電源時，時鐘仍正常顯示時間
運行時間計數器
● 數量 1
● 數字/數字條 0
● 值域 0 至 2 的 31 次方小時（在使用 SFC 101 時）
● 間隔尺寸 1 h
● 剩余 是; 每次重啟時必須重新啟動
時間同步
● 提供支持 是
● 在 MPI 上，主站 是
● 在 MPI 上，從站 是
● 在 DP 上，主站 是; 在 DP 從站中只是時間從站
● 在 DP 上，從站 是
● 在 AS 中，主站 否
● 在 AS 中，從站 否
接口
接口/總線類型 1x MPI/PROFIBUS DP
1. 接口
接口類型 集成 RS 485 接口
電位隔離 是
物理接口
● RS 485 是
● 接口的輸出電流，***大值 80 mA
協議
● MPI 是
● PROFIBUS DP 主站 否
● PROFIBUS DP 從站 是; 主動/被動
● 點對點聯結 否
MPI
● 傳輸速率，***大值 12 Mbit/s
服務
— PG/OP 通訊 是
— 路由 是; 附帶主站模塊
— 全球數據通訊 是
— S7 基礎通訊 是
— S7 通訊 是; 僅服務器，單側組態連接
— S7 通訊，作為客戶機 否
— S7 通訊，作為服務器 是
PROFIBUS DP 從站
● GSD 文件 您可以從互聯網 (http://www.siemens.com/profibus-gsd) 獲得***新的 GSD 文件
● 傳輸速率，***大值 12 Mbit/s
● 自動波特率搜索 是; 只對于被動接口
● 地址范圍，***大值 32
● 每個地址范圍的有效數據，***大值 32 byte; 至***大的轉移存儲器容量
服務
— PG/OP 通訊 是
— 路由 是; 僅當集成式 DP 從站接口激活和 DP 主站運行時插接 DP 主站模塊時
— 全球數據通訊 否
— S7 基礎通訊 否
— S7 通訊 是; 僅服務器，單側組態連接
— S7 通訊，作為客戶機 否
— S7 通訊，作為服務器 是
— 直接數據交換（橫向連接） 是
— DPV1 否
傳輸存儲器
— 輸入端 244 byte
— 輸出端 244 byte
2. 接口
