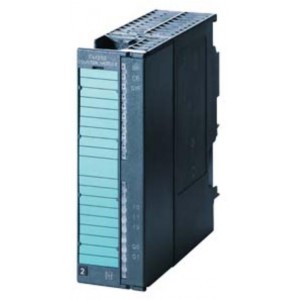

| 電源電壓 |
| 輔助電壓 1L+，負載電壓 2L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V; 動態 18.5 V |
| ● 允許范圍，上限 (DC) |
28.8 V; 動態 30.2 V |
| 輸入電流 |
| 來自負載電壓 1L+（空載），***大值 |
40 mA |
| 來自背板總線 DC 5 V，***大值 |
160 mA |
| 傳感器供電 |
| 5 V 傳感器供電 |
| ● 5 V |
是; 5.2 V ±2 % |
| ● 輸出電流，***大值 |
300 mA |
| 24 V 傳感器供電 |
| ● 24 V |
是; 1L+ (-3 V) |
| ● 輸出電流，***大值 |
400 mA |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 數字輸入 |
| 數字輸入端數量 |
3 |
| 功能 |
1 個用于門開啟，1 個用于門關閉，1 個用于計數器記錄 |
| 輸入電壓 |
| ● 對于信號“0” |
-28.8 ... +5V |
| ● 對于信號“1” |
+11 至 +28.8V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
9 mA |
| 數字輸出 |
| 數字輸出端數量 |
2 |
| 短路保護 |
是; 電子脈沖 |
| 感應式關閉電壓的限制 |
2L+ (-39 V) |
| 輸出電壓 |
| ● 對于信號“0”的***大值 |
3 V |
| ● 對于信號 “1”，***小值 |
2L+ (-1,5 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***小值 |
5 mA |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***大值 |
0.6 A |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
300 µs |
| 傳感器 |
| 可連接傳感器 |
| ● 增量編碼器（對稱） |
是; 附帶 2 個 90°轉置的脈沖序列 |
| ● 增量編碼器（非對稱） |
是 |
| ● 24 V 啟動器 |
是 |
| ● 24 V 方向傳感器 |
是; 1 個脈沖序列，1 個方向電平 |
| 計數器 |
| 計數器輸入端數量 |
1; 32 位或 ±31 位 |
| 計數器輸入 5 V |
| ● 類型 |
RS 422 |
| ● 終端電阻 |
220 |
| ● 差動輸入電壓 |
1,3 V |
| ● 計數頻率，***大值 |
500 kHz |
| 計數器輸入 24 V |
| ● 信號“0”的輸入電壓 |
-28.8 ... +5V |
| ● 信號“1”的輸入電壓 |
+11 至 +28.8V |
| ● 信號“1”的輸入電流，典型值 |
9 mA |
| ● 計數頻率，***大值 |
200 kHz |
| ● ***小脈沖寬度 |
2.5 µs |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 數字輸出電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 計數器電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
500 V |
| 標準、許可、證書 |
| CE 標記 |
是 |
| UL 許可 |
是; File E239877 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-25 °C; = Tmin |
| ● ***大值 |
60 °C; = Tmax |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 連接技術 / 標題 |
| 需要的前置插頭 |
1x 20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
