6AG1334-0KE00-7AB0 西門子模擬量輸入模塊 可開增票

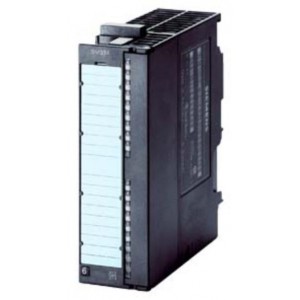

點擊圖片查看原圖
品牌： 西門子
產品系列： SIPLUS S7-300
產品型號： 6AG1334-0KE00-7AB0
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2025-01-14 13:21
瀏覽次數： 212
詢價
店鋪基本資料信息

 產品詳細說明
6AG1334-0KE00-7AB0
SIPLUS S7-300 SM 334 4AE 2AA 基于 6ES7334-0KE00-0AB0 帶防腐蝕涂層， -25 - +70°C， 模擬模塊 電位隔離， 4 模擬輸入/2 模擬輸出，12 Bit，0-10V，用于 Pt100 （空調范圍 120-155 度） 和 10kOhm 測量范圍， 1個 20針
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V
● 反極性保護 是
輸入電流
來自電源電壓和負載電壓 L+（空載），***大值 80 mA
來自背板總線 DC 5 V，***大值 60 mA
功率損失
功率損失，典型值 2 W
模擬輸入
模擬輸入端數量 4
● 電壓測量時 2
● 測量電阻時 4
電壓輸入允許的輸入電壓（毀壞限制），***大值 20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20）
電阻傳感器的恒定測量電流，典型值 490 µA; 在 PT100（490 µA）時，在 10 kOhm（105 µa）時
循環時間（所有通道），***大值 85 ms
輸入范圍
● 電壓 是
● 電流 否
● 熱電偶 否
● 電阻溫度計 是
● 電阻 是
輸入范圍（額定值），電壓
● 0 至 +10 V 是
— 輸入電阻（0 至 10 V） 100 k
輸入范圍（額定值），電阻溫度計
● Pt 100 是; 僅氣候范圍
輸入范圍（額定值），電阻
● 0 至 10000 歐姆 是
特性線性化
● 可參數化 是
— 用于電阻溫度計 Pt100（氣候）
導線長度
● 屏蔽，***大值 100 m
模擬輸出
模擬輸出端數量 2
電壓輸出，短路保護 是
電壓輸出，短路電流，***大值 10 mA
輸出范圍，電壓
● 0 至 10 V 是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值 2.5 k
● 電壓輸出端的電容負載，***大值 1 µF
導線長度
● 屏蔽，***大值 100 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 12 bit
● 可參數化的集成時間 是
● 積分時間 (ms) 16,67 / 20 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 50 / 60 Hz
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 12 bit
● 轉換時間（每個通道） 500 µs
起振時間
● 對于電阻負載 0.8 ms
● 對于電容負載 0.8 ms
傳感器
信號傳感器連接
● 用于電壓測量 是
● 對于利用兩線制接口進行的電阻測量 是
● 對于利用三線制接口進行的電阻測量 是
● 對于利用四線制接口進行的電阻測量 是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0.8 %; 0 至 10V
● 電阻，與輸入范圍有關，(+/-) 3.7 %; 10 kOhm
● 熱電阻，與輸入范圍有關，(+/-) 1.1 %
● 電壓，與輸出范圍有關，(+/-) 1.1 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.5 %; 0 至 10V
● 電阻，與輸入范圍有關，(+/-) 2.8 %; 10 kOhm
● 熱電阻，與輸入范圍有關，(+/-) 0.8 %
● 電壓，與輸出范圍有關，(+/-) 0.85 %
報警/診斷/狀態信息
報警 否
診斷功能 否
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間 是
模擬輸出電位隔離
● 在通道之間 否
● 在通道和背板總線之間 是
● 在通道和電子元件電源電壓之間 是
絕緣
絕緣測試，使用 DC 500 V
標準、許可、證書
CE 標記 是
UL 許可 是; File E239877
RCM（原 C-TICK） 是
KC 許可 是
EAC（原 Gost-R） 是
環境要求
運行中的環境溫度
● ***小值 -25 °C; = Tmin
● ***大值 70 °C; = Tmax;60 °C @ UL/cUL、ATEX 和 FM use
運輸/儲存時的環境溫度
● ***小值 -40 °C
● ***大值 70 °C
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K)
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
堅實性
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是; 3S4 級，包括沙子、粉塵；*
用于船上 / 海上
— 對生物活性物質具有耐受性，符合 EN 60721-3-6 是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-6 是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-6 是; 6S3 級，包括沙子、粉塵；*
可應用于工業過程技術
— 對化學活性物質具有耐受性，符合 EN 60654-4 是; 3 級（三氯乙烯除外）
— 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油）
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
連接技術 / 標題
需要的前置插頭 20 針
尺寸
寬度 40 mm
高度 125 mm
深度 117 mm
重量
重量，約 200 g
上一次修改： 2021/1/16
