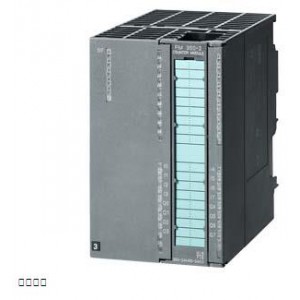

6ES7350-2AH01-0AE0

(EAN: 4025515076445 / UPC: 662643401523)

FM350-2, COUNTER MOD., 8 CHANNELS, 20KHZ

技術數據

		SIMATIC S7-300，計數器模塊 FM 350-2，8 通道，20 kHz， 24V 編碼器用來計數，頻率 測量，轉速測量， 周期持續時間測量，計量配料 包含項目組態包和 光盤上的電子文檔
電源電壓
輔助電壓 1L+，負載電壓 2L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自負載電壓 L+（空載），***大值		150 mA
來自背板總線 DC 5 V，***大值		100 mA
傳感器供電
NAMUR 傳感器電源
● 8.2 V		是
● 短路保護		是
● 輸出電流，***大值		200 mA
功率損失
功率損失，典型值		10 W
數字輸入
數字輸入端數量		8
NAMUR 輸入端數量		8
功能		每 1 個用于門開啟/門關閉
輸入電壓
● 對于信號“0”		-3 至 +5V
● 對于信號“1”		11 至 30.2 V
輸入電流
● 對于信號“0”，***大值（允許的閉路電流）		2 mA
● 對于信號“1”，典型值		9 mA
對于 NAMUR 傳感器
— 對于信號“0”的***大值		1.2 mA
— 對于信號 “1”，***小值		2.1 mA
輸入延遲（輸入電壓為額定值時）
● 輸入頻率，***大值		20 kHz
對于標準輸入端
— 從“0”到“1”時，***大值		50 µs
對于 NAMUR 輸入端
— 從“0”到“1”時，***大值		50 µs
導線長度
● 屏蔽，***大值		100 m
數字輸出
數字輸出端數量		8
短路保護		是
感應式關閉電壓的限制		L+ (-40 V)
輸出電壓
● 對于信號 “1”，***小值		L+ (-0.8 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“0”的剩余電流，***大值		0.5 mA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		300 µs
開關頻率
● 電阻負載時的***大值		500 Hz
● 電感負載時的***大值		0.5 Hz
輸出端的總電流（每組）
水平安裝位置
— ***高可達 40 ℃，***大值		4 A
— ***高可達 60 ℃，***大值		2 A
所有其他安裝位置
— ***高可達 40 ℃，***大值		2 A
導線長度
● 屏蔽，***大值		600 m
● 未屏蔽，***大值		100 m
傳感器
可連接傳感器
● 增量編碼器（非對稱）		是
● 24 V 啟動器		是
● 24 V 方向傳感器		是
● NAMUR 傳感器		是; 符合 DIN 19 234
● 雙線傳感器		是
報警/診斷/狀態信息
診斷功能		是; 診斷信息可讀
報警
● 診斷報警		是; 可參數化
● 過程報警		是; 可參數化
診斷顯示 LED
● 累積故障 SF（紅色）		是
計數器
計數器輸入端數量		8; 32 位或 ±31 位
計數器輸入 24 V
● 信號“0”的輸入電壓		-3 至 +5V
● 信號“1”的輸入電壓		11 至 30.2 V
● 信號“1”的輸入電流，典型值		9 mA
● 計數頻率，***大值		20 kHz; 增量編碼器：10 kHz
電位隔離
數字輸入電位隔離
● 在通道和背板總線之間		是; 和屏蔽
數字輸出電位隔離
● 在通道和背板總線之間		是; 和屏蔽
計數器電位隔離
● 在通道和背板總線之間		是; 和屏蔽
連接技術 / 標題
需要的前置插頭		1x 40 針
尺寸
寬度		80 mm
高度		125 mm
深度		120 mm
重量
重量，約		460 g
