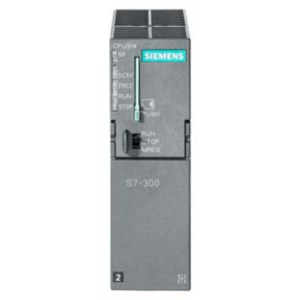

6AG1314-1AG14-2AY0 西門子PLC模塊 可開增票
點擊圖片查看原圖
品牌： 西門子
產品系列： SIPLUS S7-300
產品型號： 6AG1314-1AG14-2AY0
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2025-01-23 15:41
瀏覽次數： 234
詢價
店鋪基本資料信息

 產品詳細說明
6AG1314-1AG14-2AY0
***備件*** SIPLUS S7-300 CPU 314 基于 6ES7314-1AG14-0AB0 帶防腐蝕涂層， -25 - +60°C， 帶 MPI 的中央處理器， 集成電源 24V DC， 工作存儲器 128 KB， 需要 MMC 卡
一般信息
附帶程序包的
● 工程系統 STEP 7 V5.5 + SP1 以上或 STEP 7 V5.2 + SP1 以上， 附帶 HSP 218
電源電壓
額定值 (DC) 24 V; 須使用符合 EN 50155 的電源
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
電源導線的外部保險裝置（推薦） ***小值 2 A
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
● 重復率，***小值 1 s
輸入電流
耗用電流（額定值） 650 mA
耗用電流（空載），典型值 140 mA
接通電流，典型值 3.5 A
I²t 1 A²·s
功率損失
功率損失，典型值 4 W
存儲器
工作存儲器
● 集成 128 kbyte
● 可擴展 否
裝載存儲器
● 插拔式 (MMC) 是
● 插拔式 (MMC)，***大值 8 Mbyte
● MMC 上的數據管理（在上一次編程后），***小值 10 y
緩沖
● 存在 是; 通過 MMC 擔保（免維護）
● 不帶電池 是; 程序和數據
CPU-處理時間
對于位運算，典型值 0.06 µs
對于字運算，典型值 0.12 µs
對于定點運算，典型值 0.16 µs
對于浮點運算，典型值 0.59 µs
CPU-組件
組件數量（總計） 1 024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。
DB
● 數量，***大值 1 024; 數字條：1 至 16000
● 容量，***大值 64 kbyte
FB
● 數量，***大值 1 024; 數字條：0 至 7999
● 容量，***大值 64 kbyte
FC
● 數量，***大值 1 024; 數字條：0 至 7999
● 容量，***大值 64 kbyte
OB
● 數量，***大值 參見操作列表
● 容量，***大值 64 kbyte
● 可用循環 OB 數量 1; OB 1
● 時間報警 OB 數量 1; OB 10
● 延遲報警 OB 數量 2; OB 20, 21
● 喚醒警告 OB 數量 4; OB 32、33、34、35
● 過程報警 OB 數量 1; OB 40
● 啟動 OB 數量 1; OB 100
● 異步錯誤 OB 數量 4; OB 80、82、85、87
● 同步錯誤 OB 數量 2; OB 121、122
嵌套深度
● 每個優先等級 16
● 錯誤 OB 中的附加等級 4
計數器、定時器及其剩磁
S7 計數器
● 數量 256
剩磁
— 可調整 是
— 下限 0
— 上限 255
— 已預設 Z 0 至 Z 7
計數范圍
— 可調整 是
— 下限 0
— 上限 999
IEC 計數器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
S7 時間
● 數量 256
剩磁
— 可調整 是
— 下限 0
— 上限 255
— 已預設 無剩余
時間范圍
— 下限 10 ms
— 上限 9 990 s
IEC 計時器
● 存在 是
● 類型 SFB
● 數量 不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 64 kbyte
標記
● 容量，***大值 256 byte
● 存在剩磁 是; MB 0 至 MB 255
● 預設剩磁 MB 0 至 MB 15
● 定時標記數量 8; 1 個標記字節
數據組件
● 可調整剩磁 是; 在 DB 中不保持特征
● 預設剩磁 是
本地數據
● 每個優先等級，***大值 32 kbyte; 每個塊***大 2 KB
地址范圍
外設地址范圍
● 輸入端 1 024 byte
● 輸出端 1 024 byte
過程映像
● 輸入端 1 024 byte
● 輸出端 1 024 byte
● 輸入端，可調整 1 024 byte
● 輸出端，可調整 1 024 byte
● 輸入端，已預設 128 byte
● 輸出端，已預設 128 byte
數字通道
● 輸入端 1 024
— 集中式 1 024
● 輸出端 1 024
— 集中式 1 024
模擬通道
● 輸入端 256
— 集中式 256
● 輸出端 256
— 集中式 256
硬件擴展
擴展支架數量，***大值 3
DP 主站數量
● 集成 0
● 關于 CP 4
可運行的 FM 和 CP 數量（建議）
● FM 8
● CP, PtP 8
● CP，LAN 10
組件載體
● 組件載體，***大值 4
● 每個組件載體的組件，***大值 8
時間
時鐘
● 硬件時鐘（實時時鐘） 是
● 可緩沖和同步 是
● 緩沖持續時間 6 wk; 當環境溫度為 40 °C 時
● 每日偏差，***大值 10 s; 典型值：2 s
● 接通電源后時鐘的顯示 在斷開電源后，時鐘仍繼續運行
● 緩沖后的時鐘顯示 在斷開電源時，時鐘仍正常顯示時間
運行時間計數器
● 數量 1
● 數字/數字條 0
● 值域 0 至 2 的 31 次方小時（在使用 SFC 101 時）
● 間隔尺寸 1 h
● 剩余 是; 每次重啟時必須重新啟動
時間同步
● 提供支持 是
● 在 MPI 上，主站 是
● 在 MPI 上，從站 是
● 在 AS 中，主站 是
● 在 AS 中，從站 否
數字輸入
數字輸入端數量 0
數字輸出
數字輸出端數量 0
模擬輸入
模擬輸入端數量 0
模擬輸出
模擬輸出端數量 0
接口
工業以太網接口數量 0
PROFINET 接口數量 0
RS 485 接口數量 1; MPI
RS 422 接口數量 0
1. 接口
接口類型 集成 RS 485 接口
電位隔離 否
物理接口
● RS 485 是
● 接口的輸出電流，***大值 200 mA
協議
● MPI 是
● PROFIBUS DP 主站 否
● PROFIBUS DP 從站 否
● 點對點聯結 否
MPI
● 傳輸速率，***大值 187.5 kbit/s
服務
— PG/OP 通訊 是
— 路由 否
— 全球數據通訊 是
— S7 基礎通訊 是
— S7 通訊 是; 僅服務器，單側組態連接
— S7 通訊，作為客戶機 否
— S7 通訊，作為服務器 是
協議
支持 PROFIsafe 協議 否
通信功能 / 標題
PG/OP 通訊 是
數據集路由 否
全球數據通訊
● 提供支持 是
● GD 圈數量，***大值 8
● GD 包數量，***大值 8
● GD 包數量，發送器，***大值 8
● GD 包數量，接收器，***大值 8
● GD 包大小，***大值 22 byte
● GD 包大小（一致性），***大值 22 byte
S7 基礎通訊
● 提供支持 是
● 每個任務的有效數據，***大值 76 byte
● 每個任務的有效數據（一致性），***大值 76 byte; 76 字節（對于 X_SEND 或 X_RCV）；64 字節（對于 X_PUT 或 X_GET 作為服務器）
S7 通訊
● 提供支持 是
● 作為服務器 是
● 作為客戶端 是; 通過 CP 和可裝載 FB
● 每個任務的有效數據，***大值 180 byte; 對于 PUT/GET
● 每個任務的有效數據（一致性），***大值 240 byte; 作為服務器
S5 兼容通訊
● 提供支持 是; 通過 CP 和可裝載 FC
連接數量
● 全部 12
● 可應用于 PG 通訊 11
— 為 PG 通訊預留 1
— 可調整用于 PG 通訊，***小值 1
— 可調整用于 PG 通訊，***大值 11
● 可用于 OP 通訊 11
— 為 OP 通訊預留 1
— 可調整用于 OP 通訊，***小值 1
— 可調整用于 OP 通訊，***大值 11
● 可應用于 S7 基本通訊 8
— 為 S7 Basis 通訊預留 0
— 可調整用于 S7 Basis 通訊，***小值 0
— 可調整用于 S7 基本通訊，***大值 8
S7 消息功能
消息功能的可注冊站點數量，***大值 12; 取決于對 PG/OP 和 S7 基本通訊的組態連接
過程診斷消息 是
同時間活動的報警 S 組件，***大值 300
調試功能測試
組件狀態 是; ***多同時 2 個
各個步驟 是
停止點數量 4
狀態/控制
● 變量狀態/控制 是
● 變量 輸入、輸出、標記、DB、計時器、計數器
● 變量數量，***大值 30
— 其中的變量狀態，***大值 30
— 其中的變量控制，***大值 14
強制
● 強制 是
● 強制，變量 輸入、輸出
● 變量數量，***大值 10
診斷緩沖器
● 存在 是
● 條目數量，***大值 500
— 可調整 否
— 其中的停電保險 100; 只保留***后 100 個條目
● RUN 模式中可讀取的條目數量，***大值
— 可調整 是; 10 至 499
— 已預設 10
標準、許可、證書
CE 標記 是
UL 許可 是
RCM（原 C-TICK） 是
KC 許可 是
EAC（原 Gost-R） 是
在防爆區域使用
● ATEX 是
軌道應用
● EN 50155 是; 章節 4、5 和 12；無其他適用協議；T1，類別 1，等級 A/B，EN 50155:2007
環境要求
運行中的環境溫度
● ***小值 -25 °C; = Tmin
● ***大值 60 °C; = Tmax；用于符合 EN50155 標準的軌道車輛，適用溫度范圍 -25 ... +55°C (T1)
運輸/儲存時的環境溫度
● ***小值 -40 °C
● ***大值 70 °C
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K)
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
堅實性
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是; 3S4 級，包括沙子、粉塵；*
用于陸地車輛，有軌機動車和特殊汽車
— 對生物活性物質具有耐受性，符合 EN 60721-3-5 是; 5B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），5B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-5 是; 5C3 級 (RH < 75 %)，包括鹽霧，符合 EN 50155 (ST2) ；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-5 是; 5S3 級，包括沙子、粉塵；*
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
項目組態 / 標題
組態軟件
● STEP 7 是; 從附帶硬件更新的 V 5.2 SP1 起
項目組態 / 編程 / 標題
● 操作備用裝置 參見操作列表
● 箝位層 8
● 系統功能 (SFC) 參見操作列表
● 系統功能組件 (SFB) 參見操作列表
編程語言
— KOP 是
— FUP 是
— AWL 是
— SCL 是
— CFC 是
— GRAPH 是
— HiGraph® 是
技術保護
● 用戶程序保護/密碼保護 是
● 模塊加密 是; 配備 S7-Block Privacy
尺寸
寬度 40 mm
高度 125 mm
深度 130 mm
重量
重量，約 280 g
上一次修改： 2021/8/24
