西門子模塊 6ES71346GD000BA1 4AI, I, 2/4-WIRE, 標準型
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-06-17 16:22
瀏覽次數： 289
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

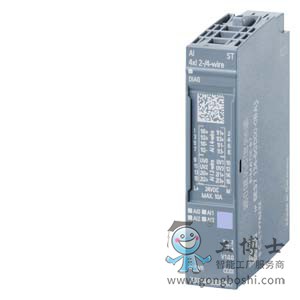

P_ST70_XX_05976i *** 備件 *** SIMATIC ET 200SP， 模擬式輸入端模塊， 模擬輸入 4XI 2線/4線標準， 適合用于 A0 類型的基座單元，A1， 顏色代碼 CC03， 模塊診斷，16 位，+/-0.3%
一般信息
產品類型標志 AI 4xI 2/4 線 ST
固件版本 V1.1
● 可更新固件 是的
可用的基本單元 BU 類型 A0、A1
模塊特有彩色標牌板的顏色代碼 CC03
產品功能
● I&M 數據 是的; I&M0 至 I&M3
● 時鐘同步模式 不
● 可變測量范圍 不
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V11 SP2 / V13
● STEP 7 可組態/ 已集成，自版本 V5.5 SP3 / -
● PCS 7 可組態/集成式，自版本 V8.1 SP1
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 GSD，修訂版 5
● PROFINET 版本 GSD 版 / GSD 修訂版以上 GSDML V2.3
運行模式
● 過采樣 不
● MSI 不
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是的
可在 RUN 模式下校準 不
電源電壓
額定值 (DC) 24 V
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是的
輸入電流
耗用電流，***大值 37 mA; 無傳感器電源
傳感器供電
24 V 傳感器供電
● 24 V 是的
● 短路保護 是的
● 輸出電流，***大值 20 mA; 每條通道***大 50 mA，持續時間 < 10 s
功率損失
功率損失，典型值 0.85 W; 無傳感器電源電壓
地址范圍
每個模塊的地址空間
● 每個模塊的地址空間，***大值 8 byte; + 1 個字節用于 QI 信息
硬件擴展
自動編碼 是的
● 機械編碼鍵 是的
● 機械編碼鍵的類型 A 型
模擬輸入
模擬輸入端數量 4; 差動輸入
● 電流測量時 4
電流輸入允許的輸入電流（毀壞限制），***大值 50 mA
循環時間（所有通道） ***小值 基本轉換時間和附加處理時間之和（視激活通道的參數設置而定）
輸入范圍（額定值），電流
● 0 至 20 mA 是的
— 輸入電阻（0 至 20 mA） 100  + 大約 0.7 V 雙線運行時二極管正向電壓
● -20 mA 至 +20 mA 是的
— 輸入電阻（-20 mA 至 +20 mA） 100
● 4 mA 至 20 mA 是的
— 輸入電阻（4 mA 至 20 mA） 100  + 大約 0.7 V 雙線運行時二極管正向電壓
導線長度
● 屏蔽，***大值 1 000 m
輸入端的模擬值構成
測量原理 集成 (Sigma-Delta)
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 16 bit
● 可參數化的集成時間 是的
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 16.6/50/60 Hz
● 轉換時間（每個通道） 180 / 60 / 50 ms
測量值濾波
● 平滑級數 4; 無；4/8/16 倍
● 可參數化 是的
傳感器
信號傳感器連接
● 用于電壓測量 不
● 對于作為兩線制測量變送器時的電流測量 是的
— 雙線測量變頻器的負載，***大值 650
● 對于作為四線制測量變送器時的電流測量 是的
誤差/精度
線性錯誤（與輸入范圍有關），(+/-) 0.01 %
溫度錯誤（與輸入范圍有關），(+/-) 0.005 %/K
輸入端之間的串擾，***小值 50 dB; 其它通道上***高 ±5 V 過壓
25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-) 0.05 %
整個溫度范圍內的操作錯誤限制
● 電流，與輸入范圍有關，(+/-) 0.5 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電流，與輸入范圍有關，(+/-) 0.3 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 串聯干擾（干擾峰值 < 輸入范圍的額定值），***小值 70 dB
● 并聯電壓，***大值 10 V
● 共模干擾，***小值 90 dB
報警/診斷/狀態信息
診斷功能 是的
報警
● 診斷報警 是的
● 極限值報警 不
診斷
● 電源電壓監控 是的
● 斷線 是的; 4 至 20 mA 時
● 短路 是的; 雙線運行： 電壓傳感器電源對地短路或傳感器電源輸入端短路
● 累積故障 是的
● 溢出/下溢 是的
診斷顯示 LED
● 電源電壓監控 (PWR-LED) 是的; 綠色 LED
● 通道狀態顯示 是的; 綠色 LED
● 用于通道診斷 不
● 用于模塊診斷 是的; 綠色/紅色 LED
電位隔離
通道的電勢分離
● 在通道之間 是的; 采用雙線電流輸入端組和 4 線電流輸入端組之間通道組的方式
● 在通道和背板總線之間 是的
● 在通道和電子元件電源電壓之間 是的; 僅 4 線測量轉換器時
允許的電位差
輸入端之間 (UCM) 10 V DC
絕緣
絕緣測試，使用 707 V DC（測試類型）
尺寸
寬度 15 mm
高度 73 mm
深度 58 mm
重量
重量，約 31 g
上一次修改： 2021/1/24
