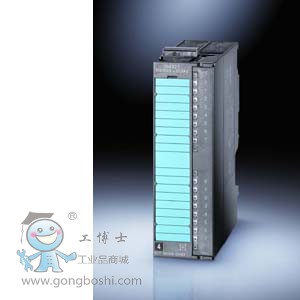

SIMATIC S7-300,模擬輸入 SM 331,電位隔離, 8 AE; +/-5/10V,1-5V,+/-20mA, 0/4 到 20mA,16 位, 單組(60V COM.), 4-Kanalbetrieb:10ms, 8-Kanalbetrieb:23-95ms, 1x 40極


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		200 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		3 W
模擬輸入
模擬輸入端數量		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		75 V; 35 V 持續電壓，*大 1 s 內 75 V（占空比 1：20）
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		否
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		10 M
● 1 V 至 10 V		否
● -1 V 至 +1 V		否
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		10 M
● -2.5 V 至 +2.5 V		否
● -250 mV 至 +250 mV		否
● -5 V 至 +5 V		是
● 輸入電阻（-5 V 至 +5 V）		10 M
● -50 mV 至 +50 mV		否
● -500 mV 至 +500 mV		否
● -80 mV 至 +80 mV		否
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		250
● -10 mA 至 +10 mA		否
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		250
● -3.2 mA 至 +3.2 mA		否
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		250
輸入范圍（額定值），熱電偶
● 類型 B		否
● 類型 C		否
● 類型 E		否
● 類型 J		否
● 類型 K		否
● 類型 L		否
● 類型 N		否
● 類型 R		否
● 類型 S		否
● 類型 T		否
● 類型 U		否
● 類型 TXK/TXK(L) 符合 GOST		否
輸入范圍（額定值），電阻溫度計
● Cu 10		否
● Ni 100		否
● Ni 1000		否
● LG-Ni 1000		否
● Ni 120		否
● Ni 200		否
● Ni 500		否
● Pt 100		否
● Pt 1000		否
● Pt 200		否
● Pt 500		否
輸入范圍（額定值），電阻
● 0 至 150 歐姆		否
● 0 至 300 歐姆		否
● 0 至 600 歐姆		否
● 0 至 6000 歐姆		否
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
測量原理		集成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit; 單極： 15/15/15/15 位；雙極： 15 位 + VZ/15 位 + VZ/15 位 + VZ/15 位 + VZ
● 可參數化的集成時間		是; 23 / 72 / 83 / 95 ms
● 基本轉換時間 (ms)		10 ms（4 通道模式）；95/83/72/23 ms（8 通道模式）
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		400 / 60 / 50 Hz，400、60、50 Hz 組合
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量		是; 附帶外部測量變頻器，電流供應，可以為測量變頻器附帶分離式供電
● 對于作為四線制測量變送器時的電流測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.1 %
● 電流，與輸入范圍有關，(+/-)		0.1 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.05 %
● 電流，與輸入范圍有關，(+/-)		0.05 %
報警/診斷/狀態信息
診斷功能		是; 可參數化
報警
● 診斷報警		是; 可參數化
● 極限值報警		是; 所有通道可參數化（整個組件都支持循環報警）
● 過程報警		是; 可參數化；通道 0 至 7（超出臨界值時），在循環末端
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		AC 500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		272 g
