聚盛 PG-F 系列
點擊圖片查看原圖
品牌： 聚盛
單價： 面議
所在地： 臺灣
有效期至： 長期有效
最后更新： 2016-07-01 10:32
瀏覽次數： 398
詢價
店鋪基本資料信息

 產品詳細說明

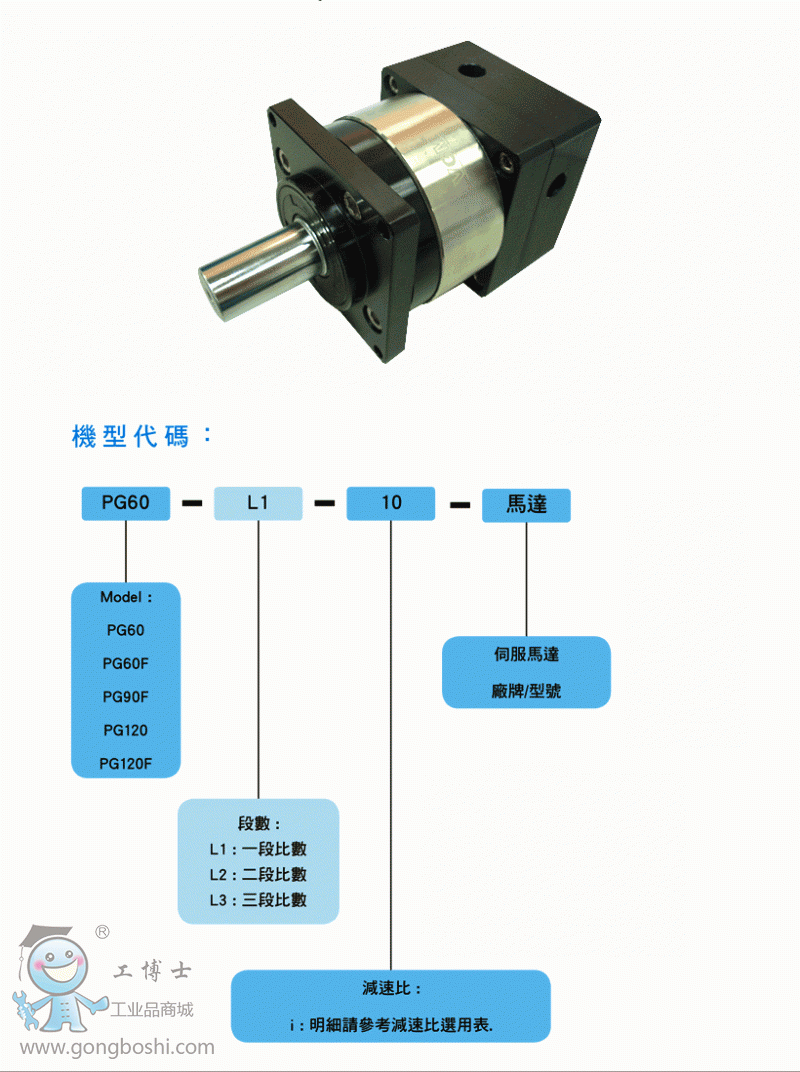

pg-f01[1]
PG-F 技術規格
規格 單位 段數 減速比 PG60F PG90F PG120F
額定輸出扭矩 Nm 1 3 15 79 190
4 21 88 230
5 20 85 215
7 18 82 205
10 15 79 190
2 9 15 79 190
15 15 79 190
20 21 88 230
25 20 85 215
35 20 85 215
40 21 88 230
49 18 82 205
70 18 82 205
100 15 79 190
3 27 -- 88 230
36 -- 79 190
45 -- 79 190
48 -- 79 190
60 -- 79 190
75 -- 79 190
80 -- 88 230
急停扭矩 Nm L1,L2,L3 3~100 2.5倍額定輸出扭矩
額定輸入轉速 rpm L1,L2,L3 3~100 3,000 3,000 2,000
*大輸入轉速 rpm L1,L2,L3 3~100 4,500 4,500 3,000
標準背隙 arcmin L1 3~10 ≤15~20 ≤15~20 ≤15~20
L2 9~100 ≤17~22 ≤17~22 ≤17~22
扭轉剛性 Nm/arcmin L1,L2,L3 3~100 2 7.2 14
容許徑向力 N L1,L2,L3 3~100 590 1,700 2,850
容許軸向力 N L1,L2,L3 3~100 325 840 1,470
平均使用壽命 hr L1,L2,L3 3~100 20,000
全負載時效率 % L1 3~10 ≥ 94%
L2 9~100 ≥ 91%
L3 27~100 ≥ 86%
重量 kg L1 3~10 1.0 3.5 7.6
L2 9~100 1.3 5.4 9.9
L3 27~100 ─ 7.3 12.2
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90ºC
潤滑 　 L1,L2,L3 3~100 全合成潤滑油脂
安裝方向 　 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70 ≤70 ≤70
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據.
4. *大徑向力及*大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之數據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據.

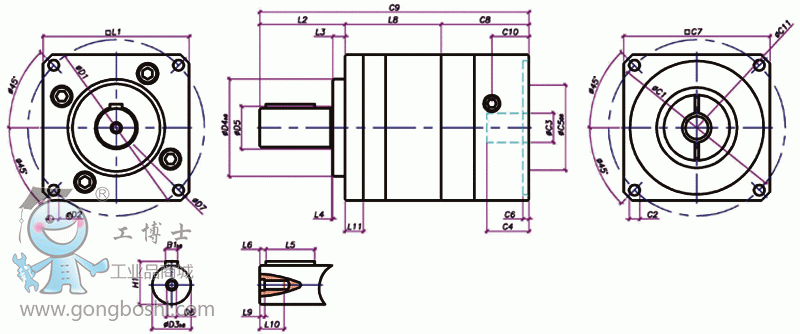

pg-f02[1]
尺寸 PG60F PG90F PG120F
D1 出力蓋導螺孔節圓直徑 70 105 145
D2 出力蓋導螺孔直徑 5.5 6.8 8.7
D3 出力軸直徑 12,14,16 18 24,32
D4 出力蓋引導凸緣直徑 40 80 80
D5 出力軸根圓直徑 17 25 35
D6 出力軸端面螺絲孔規格 M5×0.8P M6×1P M8×1.25P
D7 出力蓋倒圓角直徑 84.5 120 160
L1 出力蓋邊長 62 95 120
L2 出力軸端面到出力蓋高度 30,34,34 57 60,70
L3 出力蓋引導凸緣高度 3 15 10
L4 出力軸根圓高度 0.5 2 1
L5 鍵槽長度 20 25 40
L6 出力軸端面到鍵槽端面間隙 3 5 5
L8 本體長度 1 段 48.5 56.5 79
2 段 67 84 112.5
3 段 ─ 114.5 146
L9 出力軸端面沉頭孔深度 3 4 4
L10 出力軸端固定螺絲長度 14 18 20
L11 出力蓋導螺孔深度 10 10 15
C1 入力法蘭螺絲孔節圓直徑 70 100 145
C2 入力法蘭螺絲孔規格 M5×0.8P M6×1P M8×1.25P
C3 馬達軸直徑 6.35~14 14~19 19~24
C4 馬達軸長度 31.5 43.5 61.5
C5 馬達入力引導凸緣直徑 50 80 110
C6 馬達入力引導凸緣深度 3.5 8 7
C7 入力法蘭邊長 60 95 120
C8 入力法蘭高度 35 56 72
C9 齒輪箱全長 1 段 113.5 169.5 221
2 段 132 197 254.5
3 段 ─ 224.5 288
C10 鎖緊孔中心距 10 18 30.5
C11 入力法蘭倒圓角直徑 80 120 160
B1 鍵槽寬度 4,5,5 6 8,10
H1 出力軸+鍵總高度 13.5,15,18 20.5 27,35
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
