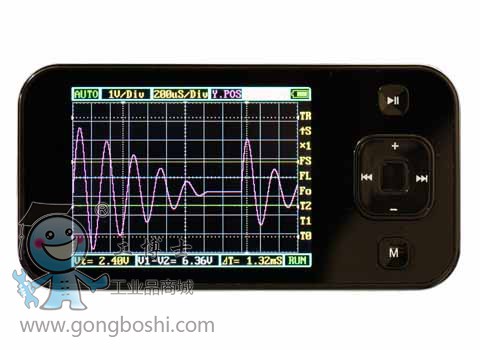

注：上圖為開機畫面
----------------------------------------------------------
概述
VICTOR101袖珍示波器是基于ARM Cortex-M3的兼容的32位平臺數字存儲示波器，配置320*240的彩色顯示屏，配有SD卡、USB接口和充電功能。體積小巧，操作簡單，使用方便。基本上可以滿足學校實驗、家電維修、一般的電子工程需求。
一般特性
- 超便攜，重量輕
- 2.8“彩色顯示320 * 240
- Micro SD卡波形存儲
- 帶寬200kHz
- 1Msps采樣率
- 可以調整的測量標志
- 多種觸發模式
- 內建測試信號
- USB充電電池
技術特征
|
顯示
|
2.8" 彩色TFT LCD
|
|
顯示分辨率
|
320x240
|
|
顯示色彩
|
65K
|
|
模擬帶寬
|
0-200kHz
|
|
*大采樣率
|
1Msps 12位
|
|
采樣存儲深度
|
4096 點
|
|
橫向靈敏度
|
1uS/Div~10S/Div（1-2-5步）
|
|
垂直靈敏度
|
10mV/Div~10V/Div（x1探頭）
|
|
0.5V/Div~10V/Div（x10探頭）
|
|
輸入阻抗
|
>500KΩ
|
|
*大輸入電壓
|
80Vpp（x1探頭）
|
|
耦合方式
|
直流
|
|
觸發模式
|
Auto, Norma
Single, None.Scan
|
|
自動測量
|
frequency, cycle, duty,
Vpp,Vram, Vavg,DC voltage
垂直精確測量游標
水平精確測量游標
上升/下降沿觸發
觸發游標
觸發靈敏度游標
保持/運行
|
|
測試信號內置
|
10Hz~ 1MHz (1-2-5 Step)
|
|
波形存儲
|
SD卡
|
|
PC連接接口
|
通過USB連接
|
|
充電方式
|
通過USB端口充電
|
|
尺寸
|
105毫米x 53毫米x8毫米
|
