西門子6ES7331-7NF00-0AB0模擬量輸入模塊
點擊圖片查看原圖
品牌： 西門子
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2019-11-27 10:12
瀏覽次數： 416
詢價
店鋪基本資料信息

 產品詳細說明

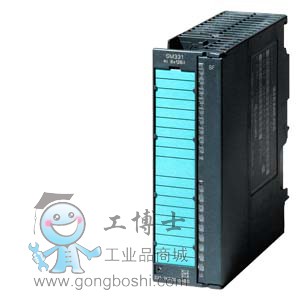

P_ST70_XX_00026i SIMATIC S7-300, ANALOG INPUT SM 331, OPTICALLY ISOLATED, 8 AI, 13 BIT RESOLUTION, U/I/RESISTANCE/PT100, NI100, NI1000, LG-NI1000, PTC / KTY, 66 MS MODULE UPDATE, 1 X 40 PIN
輸入電流
來自背板總線 DC 5 V，*大值 90 mA
功率損失
功率損失，典型值 0.4 W
模擬輸入
模擬輸入端數量 8
● 測量電阻時 8
電壓輸入允許的輸入電壓（毀壞限制），*大值 30 V; 12 V 持續電壓，*大 1 s 內 30 V
電流輸入允許的輸入電流（毀壞限制），*大值 40 mA
輸入范圍
● 電壓 是
● 電流 是
● 熱電偶 否
● 電阻溫度計 是
● 電阻 是
輸入范圍（額定值），電壓
● 0 至 +10 V 是
● 輸入電阻（0 至 10 V） 100 kΩ
● 1 V 至 5 V 是
● 輸入電阻（1 V 至 5 V） 100 kΩ
● 1 V 至 10 V 否
● -1 V 至 +1 V 是
● 輸入電阻（-1 V 至 +1 V） 100 kΩ
● -10 V 至 +10 V 是
● 輸入電阻（-10 V 至 +10 V） 100 kΩ
● -2.5 V 至 +2.5 V 否
● -250 mV 至 +250 mV 否
● -5 V 至 +5 V 是
● 輸入電阻（-5 V 至 +5 V） 100 kΩ
● -50 mV 至 +50 mV 是
● 輸入電阻（-50 mV 至 +50 mV） 100 kΩ
● -500 mV 至 +500 mV 是
● 輸入電阻（-500 mV 至 +500 mV） 100 kΩ
● -80 mV 至 +80 mV 否
輸入范圍（額定值），電流
● 0 至 20 mA 是
● 輸入電阻（0 至 20 mA） 100 Ω
● -10 mA 至 +10 mA 否
● -20 mA 至 +20 mA 是
● 輸入電阻（-20 mA 至 +20 mA） 100 Ω
● -3.2 mA 至 +3.2 mA 否
● 4 mA 至 20 mA 是
● 輸入電阻（4 mA 至 20 mA） 100 Ω
輸入范圍（額定值），熱電偶
● 類型 B 否
● 類型 C 否
● 類型 E 否
● 類型 J 否
● 類型 K 否
● 類型 L 否
● 類型 N 否
● 類型 R 否
● 類型 S 否
● 類型 T 否
● 類型 U 否
● 類型 TXK/TXK(L) 符合 GOST 否
輸入范圍（額定值），電阻溫度計
● Cu 10 否
● Ni 100 是; 標準/氣候
● 輸入電阻 (Ni 100) 100 MΩ
● Ni 1000 是
● 輸入電阻 (Ni 1000) 100 MΩ
● LG-Ni 1000 是; 標準/氣候
● 輸入電阻 (LG-Ni 1000) 100 MΩ
● Ni 120 否
● Ni 200 否
● Ni 500 否
● Pt 100 是; 標準/氣候
● 輸入電阻 (Pt 100) 100 MΩ
● Pt 1000 否
● Pt 200 否
● Pt 500 否
輸入范圍（額定值），電阻
● 0 至 150 歐姆 否
● 0 至 300 歐姆 否
● 0 至 600 歐姆 是
● 輸入電阻（0 至 600 歐姆） 100 MΩ
● 0 至 6000 歐姆 是
● 輸入電阻（0 至 6000 歐姆） 100 MΩ
熱電偶 (TC)
溫度補償
— 可參數化 否
— 內部溫度補償 否
— 使用補償盒進行的外部溫度補償 否
特性線性化
● 可參數化 是
— 對于熱電偶 否
— 用于電阻溫度計 是；Pt100 標準/氣候；Ni100 標準/氣候；Ni1000 標準/氣候；LG-Ni1000 標準/氣候
導線長度
● 屏蔽，*大值 200 m; 50 mV 時*大值為 50 m
模擬值構成
測量原理 集成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值 13 bit
● 可參數化的集成時間 是; 60 / 50 ms
● 基本轉換時間 (ms) 66 / 55 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 50 / 60 Hz
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量 是; 附帶外部供電
● 對于作為四線制測量變送器時的電流測量 是
● 對于利用兩線制接口進行的電阻測量 是
● 對于利用三線制接口進行的電阻測量 是
● 對于利用四線制接口進行的電阻測量 是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-) 0.6 %; +/-0.6% (+/-5V，10V，1-5V，0-10V；+/-0.5%（+/-50mV，500mV，1V
● 電流，與輸入范圍有關，(+/-) 0.5 %; +/-20 mA，0 至 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.5 %; 0 至 6 千歐姆，0 至 600 千歐姆
● 熱電阻，與輸入范圍有關，(+/-) 1 K（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候）；1.2 K（Pt100，Ni100，標準）
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-) 0.4 %; 0.4 % (+/-5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (+/-50 mV、500 mV、1 V)
● 電流，與輸入范圍有關，(+/-) 0.3 %; +/-20 mA，0 至 20 mA，4 至 20 mA
● 電阻，與輸入范圍有關，(+/-) 0.3 %; 0 至 6 千歐姆，0 至 600 千歐姆
● 熱電阻，與輸入范圍有關，(+/-) 1 開爾文（Pt100，Ni100，標準）；0.8 開爾文（Pt100，Ni100，氣候；Ni1000，LG-Ni1000，標準；Ni1000，LG-Ni1000，氣候）
報警/診斷/狀態信息
診斷功能 否
報警
● 診斷報警 否
● 極限值報警 否
診斷信息
● 診斷信息可讀 否
診斷顯示 LED
● 累積故障 SF（紅色） 否
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間 是
絕緣
絕緣測試，使用 DC 500 V
連接技術
需要的前置插頭 40 針
尺寸
寬度 40 mm
高度 125 mm
深度 117 mm
重量
重量，約 250 g
